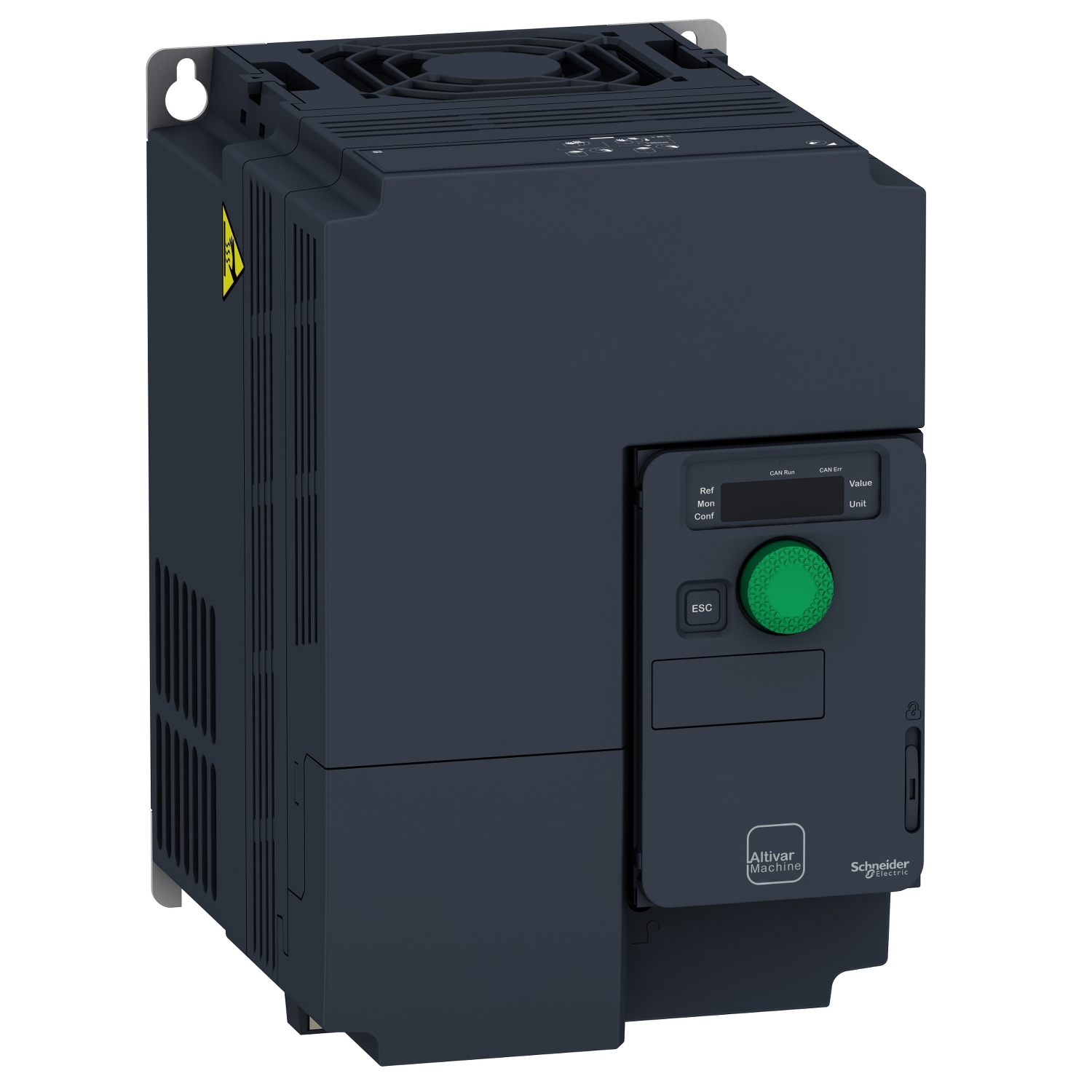

Variator de viteza ATV320 Compact 7.5 kW 200...240 V trifazat ATV320U75M3C

Imaginile sunt cu titlu de prezentare și pot diferi ușor de produsul livrat. Pentru specificațiile exacte, vă rugăm să verificați denumirea produsului și datele tehnice — produsul se livrează conform detaliilor din nume și din tabelul de date tehnice.

Variator de viteza ATV320 Compact 7.5 kW 200...240 V trifazat ATV320U75M3C

Name: Variator de viteza ATV320 Compact 7.5 kW 200...240 V trifazat ATV320U75M3C
Brand: SCHNEIDER
SKU: ATV320U75M3C
Price: 4086.59 RON
Availability: InStock
Rating: 5 (1 reviews)

Cod Produs: ATV320U75M3C | EAN: 3606480966682

In stoc furnizor Livrare in aproximativ 21-30 zile lucratoare

4.086,59 lei4.301,67 lei / BUC

-5% Economisesti 215,08 Lei / BUC

* pretul include TVA (21%)

−

Consultă pe WhatsApp

Dorești ridicare din showroom?

Solicita publicare în SEAP

Detalii tehnice

Fisa tehnica

Producator: SCHNEIDER

Descriere produs: Variatorul de viteză ATV320 Compact de la SCHNEIDER, cu o putere de 7.5 kW, este proiectat pentru aplicații industriale, având un interval de tensiune de 200...240 V și operând în sistem trifazat. Acest dispozitiv oferă control precis al motorului asincron prin tehnologia de control vectorial, ceea ce duce la eficiență energetică și performanțe îmbunătățite. Datorită designului său compact, variatorul este ușor de integrat în diverse mașini complexe. Echipat cu multiple certificări, inclusiv CE, ATEX, și GOST, asigură conformitatea cu standardele internaționale și este potrivit pentru medii industriale. Cu un curent de linie de 45.3 A la 200 V, acest variator suportă sarcini grele și funcționează eficient în intervale de frecvență de 50...60 Hz. Are capacitatea de a gestiona vibrațiile și șocurile, fiind robust în condiții de operare variate. Printre avantajele sale se numără dispozitivele de protecție integrate, inclusiv protecția la supracurent și scurtcircuit, asigurând o funcționare sigură. De asemenea, variatorul dispune de opțiuni avansate de comunicare prin protocoale precum Modbus și CANopen, facilitând integrarea în rețele industriale complexe. În concluzie, ATV320 Compact este o soluție versatilă și fiabilă pentru controlul motoarelor, oferind performanță și eficiență în aplicații industriale diverse.

Date tehnice

certificari produs	CE
certificari produs	ATEX
certificari produs	NOM
certificari produs	GOST
certificari produs	EAC
certificari produs	RCM
certificari produs	KC
curent de scurtcircuit prezumat Isc	22 kA
frecventa retea electrica	50...60 Hz
puterea disipata in W	ventilator 293.0 W la 200 V 4 kHz
curent de linie	45.3 A la 200 V (heavy duty)
curent de linie	38.2 A la 240 V (heavy duty)
tip iesire analogica	curent configurabil soft AQ1 0...20 mA 800 Ohm, rezoluţie 10 bits
tip iesire analogica	tensiune configurabilă soft AQ1 0...10 V c.c. 470 Ohm, rezoluţie 10 bits
maximum deflection under vibratory load (during operation)	1.5 mm at 2...13 Hz
standarde	EN/IEC 61800-5-1
number of HW interfaces PROFINET	0.0
tip de iesire discreta	colector deschis DQ+ 0-1 kHz 30 V c.c. 100 mA
tip de iesire discreta	colector deschis DQ- 0-1 kHz 30 V c.c. 100 mA
profil de control al motorului asincron	raport tensiune/frecvenţă, 5 puncte
profil de control al motorului asincron	control vectorial de flux fără senzor, standard
profil de control al motorului asincron	raport tensiune/frecvenţă - economie de energie, pătratic U/f
profil de control al motorului asincron	controlul vectorului fluxului fara senzor - Economie de energie
profil de control al motorului asincron	raport tensiune/frecvenţă, 2 puncte
number of HW interfaces industrial Ethernet	0.0
curent maxim de comutatie	relay output R1A, R1B, R1C pornit rezistiv sarcina, cos phi = 1 3 A la 250 V c.a.
curent maxim de comutatie	relay output R1A, R1B, R1C pornit rezistiv sarcina, cos phi = 1 3 A la 30 V c.c.
curent maxim de comutatie	relay output R1A, R1B, R1C, R2A, R2C pornit inductiv sarcina, cos phi = 0.4 si stanga/dreapta = 7 ms 2 A la 250 V c.a.
curent maxim de comutatie	relay output R1A, R1B, R1C, R2A, R2C pornit inductiv sarcina, cos phi = 0.4 si stanga/dreapta = 7 ms 2 A la 30 V c.c.
curent maxim de comutatie	relay output R2A, R2C pornit rezistiv sarcina, cos phi = 1 5 A la 250 V c.a.
curent maxim de comutatie	relay output R2A, R2C pornit rezistiv sarcina, cos phi = 1 5 A la 30 V c.c.
varianta	standard version
4 quadrant operation possible	true
supporting protocol for INTERBUS	false
supporting protocol for INTERBUS-Safety	false
maximum deflection under vibratory load (during transport)	3.5 mm at 2...13 Hz
formatul unitatii	compact
tip produs sau componenta	variator de viteza
relative symmetric network frequency tolerance	5 %
putere aparenta	15.9 kVA la 240 V (heavy duty)
grad de protectie IP	IP20
relative symmetric mains voltage tolerance	10 %
tensiunea nominala de iesire	7.5 kW
EMC limit value (complied)	false
clasa maxima a fuzibilelor asociate	80 A
numar de fazein retea	3 faze
greutate neta	3.6 kg
with safety function Safe Direction (SDI)	false
tip releu iesire	configurable relay logic R1A 1 NO 100000 cic
tip releu iesire	configurable relay logic R1B 1 NC 100000 cic
tip releu iesire	configurable relay logic R1C
tip releu iesire	configurable relay logic R2A 1 NO 100000 cic
tip releu iesire	configurable relay logic R2C
1 phase low current possible	false
permitted relative humidity (during storage)	class 1K5 according to EN 60721-3
frecventa de comutare	2...16 kHz reglabil
frecventa de comutare	4...16 kHz cu
supporting protocol for CAN	true
application in domestic and commercial area permitted	false
numarul intrarii analogice	3
compensare alunecare motor	automat indiferent de sarcina
compensare alunecare motor	reglabil 0...300 %
compensare alunecare motor	indisponibilin raport tensiune/frecventa (2 sau 5 puncte)
supporting protocol for MODBUS	true
numar iesire discreta	3
supporting protocol for DeviceNet Safety	false
protocol port de comunicatie	serial Modbus
protocol port de comunicatie	CANopen
bucla de reglare	regulator PID reglabil
with safety function Safe Position (SP)	false
with safety function Safely Limited Position (SLP)	false
metoda de acces	slave CANopen
with safety function Safe Operating Stop (SOS)	false
permitted relative humidity (during operation)	class 3K5 according to EN 60721-3
numar intrare discreta	7
curent nominal de iesire	33.0 A
power loss per device current dependent	293.0 W
aplicatie specifica produsului	maşini complexe
number of HW interfaces parallel	0.0
eroare de liniaritate	AI1, AI2, AI3 +/- 0.2...0.5 % din valoarea maximă pentru intrare analogică
eroare de liniaritate	AQ1 +/- 0.3 % pentru iesire analogica
supporting protocol for BACnet	false
supporting protocol for LON	false
material carcasa	plastic
with sft fct Safe Stop 2 (SS2)	false
with safety function Safe Stop 1 (SS1)	true
design of frequency changer	U converter
number of input phases	3
latime	150 mm
categorie de supratensiune	III
supporting protocol for KNX	false
adancime	178.0 mm
tip de intrare analogica	AI1 tensiune 0...10 V c.c., impedanţă: 30 kOhm, rezoluţie 10 bits
tip de intrare analogica	AI2 tensiune diferenţială bipolară +/- 10 V c.c., impedanţă: 30 kOhm, rezoluţie 10 bits
tip de intrare analogica	AI3 curent 0...20 mA (sau 4-20 mA, x-20 mA, 20-x mA sau alte configuraţii), impedanţă: 250 Ohm, rezoluţie 10 bits
number of output phases	3
supporting protocol for PROFIsafe	false
application in industrial area permitted	true
computer port	true
environmental class (during storage)	class 1C3 according to EN 60721-3
environmental class (during storage)	class 1S2 according to EN 60721-3
environmental class (during operation)	class 3C3 according to IEC 60721-3-3
environmental class (during operation)	class 3S2 according to IEC 60721-3-3
perioada de esantionare	2 ms (AI1, AI2, AI3) - intrare analogică
perioada de esantionare	2 ms (AQ1) - ieşire analogică
supporting protocol for Foundation Fieldbus	false
supporting protocol for other bus systems	true
card optional	communication module, CANopen
card optional	communication module, EtherCAT
card optional	communication module, Profibus DP V1
card optional	communication module, PROFINET
card optional	communication module, Ethernet Powerlink
card optional	communication module, Ethernet/IP
card optional	communication module, DeviceNet
frecventa maxima de iesire	0.599 kHz
optical interface present	false
supporting protocol for TCP/IP	true
number of HW interfaces serial RS422	0.0
with safety function Safe brake management (SBC/SBT)	false
maximum acceleration under vibratory load (during transport)	10 m/s² at 13...200 Hz
maximum acceleration under shock load (during transport)	150 m/s² at 11 ms
inaltime	232.0 mm
temperatura ambientala de functionare	-10-60 °C
rampe de accelerare si decelerare	liniar
rampe de accelerare si decelerare	U
rampe de accelerare si decelerare	S
rampe de accelerare si decelerare	CUS
rampe de accelerare si decelerare	comutarea rampelor
rampe de accelerare si decelerare	adaptarea rampei de accelerare/decelerare
rampe de accelerare si decelerare	oprire automată prin injecţie de c.c. pentru accelerare/decelerare
encoder protocol	RS 422
gama de produse	Altivar Machine ATV320
maximum acceleration under shock impact (during operation)	150 m/s² at 11 ms
maximum output voltage	240 V
base load current at high overload	33.0 A
supporting protocol for AS-Interface Safety at Work	false
supporting protocol for SafetyBUS P	false
grad de poluare	2
with safety function Safe Speed Monitor (SSM)	false
supporting protocol for SERCOS	false
cuplu excesiv tranzitoriu	170-200 % cuplul nominal al motorului
compatibilitate electromagnetica	test de imunitate la descarcari electrostatice nivel 3 conformitate cu IEC 61000-4-2
compatibilitate electromagnetica	test de imunitate la frecventa radio radiata nivel 3 conformitate cu IEC 61000-4-3
compatibilitate electromagnetica	tranzienţi rapizi/test de imunitate la impulsuri de ionizare nivel 4 conformitate cu IEC 61000-4-4
compatibilitate electromagnetica	1.2/50 µs - 8/20 µs test de imunitate la supratensiuni nivel 3 conformitate cu IEC 61000-4-5
compatibilitate electromagnetica	test de imunitate la radiofrecvenţă condusă nivel 3 conformitate cu IEC 61000-4-6
compatibilitate electromagnetica	test de imunitate la căderi de tensiune şi întreruperi conformitate cu IEC 61000-4-11
temperatura ambientala de utilizare	-10-50 °C fără declasare
temperatura ambientala de utilizare	50-60 °C cu
with safety function Safe torque off (STO)	true
volumul aerului de racire	60 m3/h
environmental class (during transport)	class 2C3 according to EN 60721-3
environmental class (during transport)	class 2S1 according to EN 60721-3
number of HW interfaces USB	0.0
marcaj	CE
marcaj	ATEX
marcaj	UL
marcaj	CSA
marcaj	EAC
marcaj	RCM
supporting protocol for ASI	false
supporting protocol for PROFIBUS	true
supporting protocol for PROFINET CBA	false
maximum acceleration under vibrational stress (during operation)	10 m/s² at 13...200 Hz
number of HW interfaces serial RS485	1.0
precizie	+/- 0.7 % AI1, AI2, AI3 pentru temperatură -10...60 °C intrare analogică
precizie	+/- 0.5 % AI1, AI2, AI3 pentru temperatură 25 °C intrare analogică
precizie	+/- 1 % AQ1 pentru temperatură 25 °C ieşire analogică
precizie	+/- 2 % AQ1 pentru temperatură -10...60 °C ieşire analogică
putere motor kW	7.5 kW pentru heavy duty
maximum acceleration under vibratory load (during storage)	10 m/s² at 13...200 Hz
number of HW interfaces serial RS232	0.0
[Us] tensiune de alimentare nominala	200...240 V
supporting protocol for Data-Highway	false
Curent maxim de intrare	45.3 A
supporting protocol for PROFINET IO	true
[Us] tensiune nominala de alimentare	200...240 V - 15...10 %
mod de montare	wall mount
operating element present	true
permitted relative humidity (during transport)	class 2K5 according to EN 60721-3
numarul iesirii analogice	1
grad de protectie NEMA	NEMA 1
temperatura de depozitare	-25-70 °C
logica de intrare discreta	logica pozitiva (sursa)
logica de intrare discreta	logica negativa (derivatie)
curentul minim de comutare	relay output R1A, R1B, R1C, R2A, R2C 5 mA la 24 V c.c.
timp de reimprospatare	intrare logica (DI1...DI4)8 ms
timp de reimprospatare	relay output (R1A, R1B, R1C)2 ms
timp de reimprospatare	relay output (R2A, R2C)2 ms
supporting protocol for DeviceNet	true
supporting protocol for EtherNet/IP	true
number of inputs, potential-free	0
number of inputs, bidirectional, not potential-free	0
with safety function Safe programmable logic	false
brake chopper integrated	true
pozitie de operare	vertical +/- 10 grade
frecventa de comutare nominala	4 kHz
power loss static current independent	293.0 W
supporting protocol for SUCONET	false
filtru EMC	fara filtru EMC
capacity of DC link	4000 µF
franare sau imobil	cu injectie c.c.
maximum acceleration under shock load (during storage)	150 m/s² at 11 ms
tip de intrare discreta	STO cuplu de siguranţă, 24 V c.c., impedanţă: 1.5 kOhm
tip de intrare discreta	DI1...DI6 logic inputs, 24 V c.c. (30 V)
tip de intrare discreta	DI5 programmable as pulse input 0-30 kHz, 24 V c.c. (30 V)
tip de protectie	întrerupere fază intrare variator
tip de protectie	supracurent între fazele de ieşire şi pământ variator
tip de protectie	protecţie la supraîncălzire variator
tip de protectie	scurtcircuit între fazele motorului variator
tip de protectie	protectie termica variator
number of HW interfaces serial TTY	0.0
number of HW interfaces other	1.0
with safety function Safely Limited Speed (SLS)	true
ambient air transport temperature	-25-70 °C
maximum deflection under vibratory load (during storage)	3.5 mm at 2...13 Hz
precizie viteza	+/- 10 % din alunecarea nominală 0.2 Tn la Tn
profil de control al motorului sincron	control vectorial fără senzori
