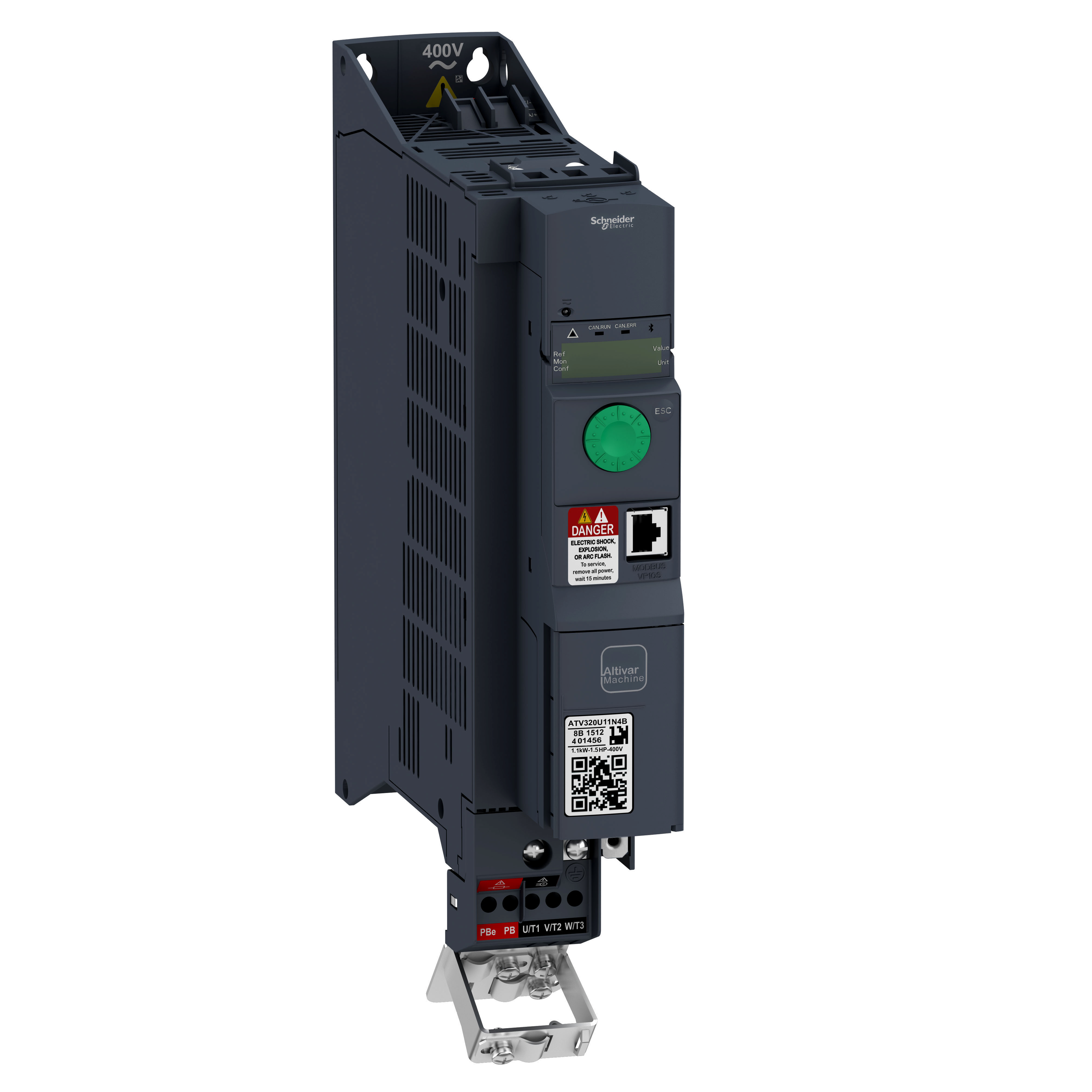

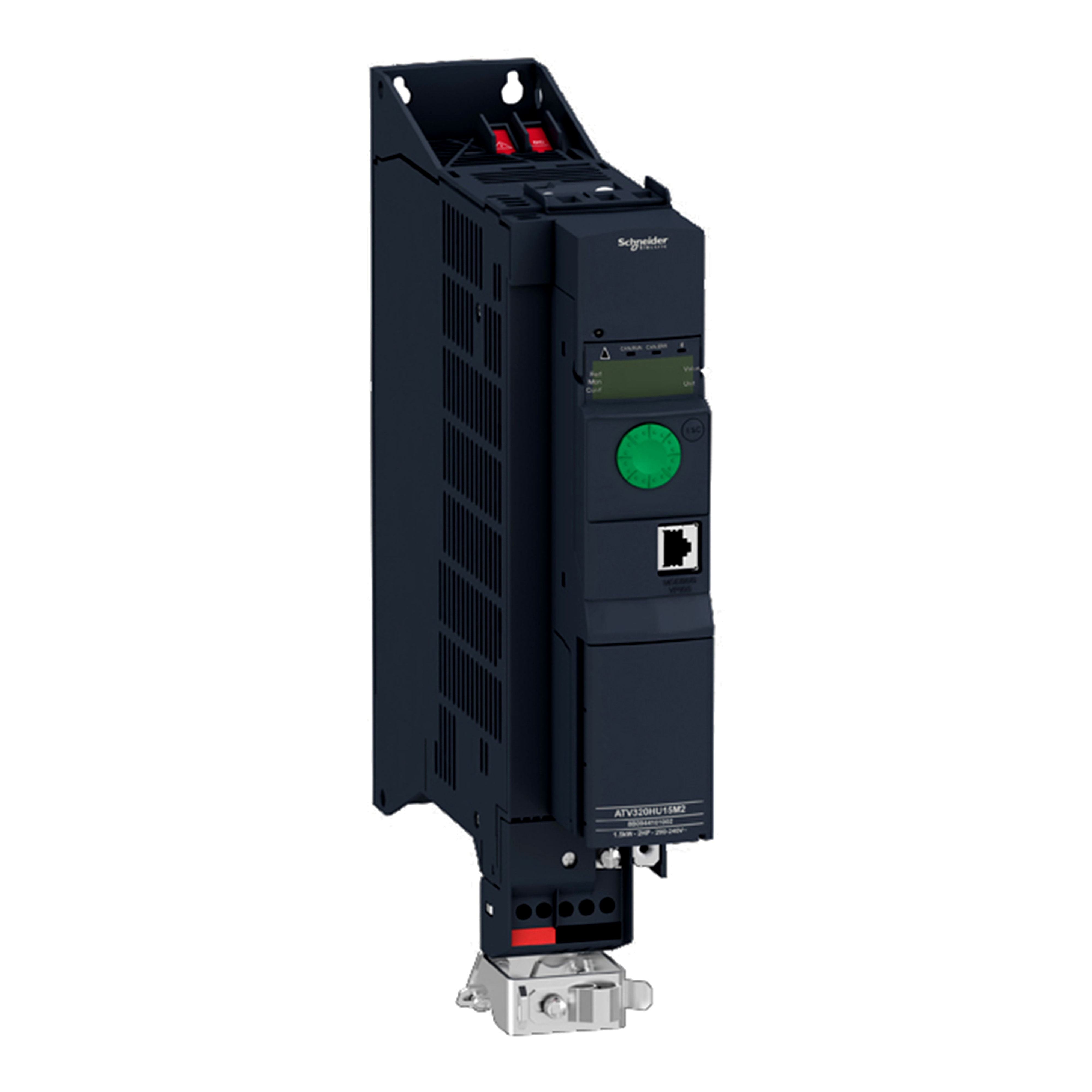

Variator de viteza ATV320 Book , 4 kW, 380...500 V, trifazat ATV320U40N4B

Variator de viteza ATV320 Book 4 kW 380...500 V trifazat

Cod Produs: ATV320U40N4B

In stoc Livrare in 1-2 zile prin curier

3.791,99 lei4.077,41 lei / BUC

-7% Economisesti 285,42 Lei / BUC

* pretul include TVA (21%)

−

Dorești ridicare din magazin?

Solicita publicare în SEAP

Detalii tehnice

Fisa tehnica

Producator: SCHNEIDER

Descriere produs: Variatorul de viteza ATV320 Book, de 4 kW, este un produs de înaltă calitate fabricat de SCHNEIDER, ideal pentru aplicații industriale complexe. Acesta funcționează în intervalul de tensiune de 380...500 V și este proiectat pentru utilizare trifazată. Dintre avantajele sale se numără controlul precis al motorului asincron prin tehnologia de control vectorial, care asigură eficiență energetică și performanțe optime. Variatorul dispune de multiple certificări, inclusiv CE, ATEX, GOST, și EAC, garantând conformitatea cu standardele internaționale de siguranță. Capacitatea sa de a rezista la curent de scurtcircuit de până la 5 kA și la o gamă largă de frecvențe de operare (50...60 Hz) îl face extrem de versatil. De asemenea, acesta oferă protecție IP20, ceea ce îl face potrivit pentru utilizarea în medii controlate. Datorită greutății reduse de 3 kg și dimensiunilor compacte, instalarea sa este simplă, iar designul său modular permite montarea ușoară în dulapuri electrice. Cu un curent nominal de ieșire de 9.5 A și un putere aparentă de 9.1 kVA, variatorul este capabil să gestioneze sarcini mari, fiind ideal pentru aplicații care necesită un control fin al vitezei. Ventilatorul integrat, cu o putere de disipare de 111 W, asigură o bună gestionare a căldurii, contribuind la durata de viață a unității. În plus, variatorul suportă protocoale de comunicație moderne, precum Modbus și CANopen, oferind flexibilitate în integrarea în sisteme existente. În concluzie, ATV320 Book este o soluție performantă și sigură pentru controlul motoarelor electrice, contribuind astfel la eficientizarea proceselor industriale.

Date tehnice

certificari produs	CE
certificari produs	ATEX
certificari produs	NOM
certificari produs	GOST
certificari produs	EAC
certificari produs	RCM
certificari produs	KC
curent de scurtcircuit prezumat Isc	5 kA
frecventa retea electrica	50...60 Hz
puterea disipata in W	ventilator 111 W la 380 V 4 kHz
curent de linie	13.7 A la 380 V (heavy duty)
curent de linie	10.5 A la 500 V (heavy duty)
tip iesire analogica	curent configurabil soft AQ1 0...20 mA 800 Ohm, rezoluţie 10 bits
tip iesire analogica	tensiune configurabilă soft AQ1 0...10 V c.c. 470 Ohm, rezoluţie 10 bits
maximum deflection under vibratory load (during operation)	1.5 mm at 2...13 Hz
standarde	EN/IEC 61800-5-1
number of HW interfaces PROFINET	0.0
tip de iesire discreta	colector deschis DQ+ 0-1 kHz 30 V c.c. 100 mA
tip de iesire discreta	colector deschis DQ- 0-1 kHz 30 V c.c. 100 mA
profil de control al motorului asincron	raport tensiune/frecvenţă, 5 puncte
profil de control al motorului asincron	control vectorial de flux fără senzor, standard
profil de control al motorului asincron	raport tensiune/frecvenţă - economie de energie, pătratic U/f
profil de control al motorului asincron	controlul vectorului fluxului fara senzor - Economie de energie
profil de control al motorului asincron	raport tensiune/frecvenţă, 2 puncte
number of HW interfaces industrial Ethernet	0.0
curent maxim de comutatie	relay output R1A, R1B, R1C pornit rezistiv sarcina, cos phi = 1 3 A la 250 V c.a.
curent maxim de comutatie	relay output R1A, R1B, R1C pornit rezistiv sarcina, cos phi = 1 3 A la 30 V c.c.
curent maxim de comutatie	relay output R1A, R1B, R1C, R2A, R2C pornit inductiv sarcina, cos phi = 0.4 si stanga/dreapta = 7 ms 2 A la 250 V c.a.
curent maxim de comutatie	relay output R1A, R1B, R1C, R2A, R2C pornit inductiv sarcina, cos phi = 0.4 si stanga/dreapta = 7 ms 2 A la 30 V c.c.
curent maxim de comutatie	relay output R2A, R2C pornit rezistiv sarcina, cos phi = 1 5 A la 250 V c.a.
curent maxim de comutatie	relay output R2A, R2C pornit rezistiv sarcina, cos phi = 1 5 A la 30 V c.c.
varianta	standard version
4 quadrant operation possible	true
supporting protocol for INTERBUS	false
supporting protocol for INTERBUS-Safety	false
maximum deflection under vibratory load (during transport)	3.5 mm at 2...13 Hz
formatul unitatii	book
tip produs sau componenta	variator de viteza
relative symmetric network frequency tolerance	5 %
putere aparenta	9.1 kVA la 500 V (heavy duty)
grad de protectie IP	IP20
relative symmetric mains voltage tolerance	10 %
tensiunea nominala de iesire	4.0 kW
EMC limit value (complied)	true
clasa maxima a fuzibilelor asociate	25.0 A
numar de fazein retea	3 faze
greutate neta	3.0 kg
with safety function Safe Direction (SDI)	false
tip releu iesire	configurable relay logic R1A 1 NO 100000 cic
tip releu iesire	configurable relay logic R1B 1 NC 100000 cic
tip releu iesire	configurable relay logic R1C
tip releu iesire	configurable relay logic R2A 1 NO 100000 cic
tip releu iesire	configurable relay logic R2C
1 phase low current possible	false
permitted relative humidity (during storage)	class 1K5 according to EN 60721-3
frecventa de comutare	2...16 kHz reglabil
frecventa de comutare	4...16 kHz cu
supporting protocol for CAN	true
application in domestic and commercial area permitted	false
numarul intrarii analogice	3
compensare alunecare motor	automat indiferent de sarcina
compensare alunecare motor	reglabil 0...300 %
compensare alunecare motor	indisponibilin raport tensiune/frecventa (2 sau 5 puncte)
supporting protocol for MODBUS	true
numar iesire discreta	3
supporting protocol for DeviceNet Safety	false
protocol port de comunicatie	serial Modbus
protocol port de comunicatie	CANopen
bucla de reglare	regulator PID reglabil
with safety function Safe Position (SP)	false
with safety function Safely Limited Position (SLP)	false
metoda de acces	slave CANopen
with safety function Safe Operating Stop (SOS)	false
permitted relative humidity (during operation)	class 3K5 according to EN 60721-3
numar intrare discreta	7
curent nominal de iesire	9.5 A
power loss per device current dependent	111 W
aplicatie specifica produsului	maşini complexe
number of HW interfaces parallel	0.0
eroare de liniaritate	AI1, AI2, AI3 +/- 0.2...0.5 % din valoarea maximă pentru intrare analogică
eroare de liniaritate	AQ1 +/- 0.3 % pentru iesire analogica
supporting protocol for BACnet	false
supporting protocol for LON	false
material carcasa	plastic
with sft fct Safe Stop 2 (SS2)	false
with safety function Safe Stop 1 (SS1)	true
design of frequency changer	U converter
number of input phases	3
latime	60 mm
categorie de supratensiune	III
supporting protocol for KNX	false
adancime	245.0 mm
tip de intrare analogica	AI1 tensiune 0...10 V c.c., impedanţă: 30 kOhm, rezoluţie 10 bits
tip de intrare analogica	AI2 tensiune diferenţială bipolară +/- 10 V c.c., impedanţă: 30 kOhm, rezoluţie 10 bits
tip de intrare analogica	AI3 curent 0...20 mA (sau 4-20 mA, x-20 mA, 20-x mA sau alte configuraţii), impedanţă: 250 Ohm, rezoluţie 10 bits
number of output phases	3
supporting protocol for PROFIsafe	false
application in industrial area permitted	true
computer port	true
environmental class (during storage)	class 1C3 according to EN 60721-3
environmental class (during storage)	class 1S2 according to EN 60721-3
environmental class (during operation)	class 3C3 according to IEC 60721-3-3
environmental class (during operation)	class 3S2 according to IEC 60721-3-3
perioada de esantionare	2 ms (AI1, AI2, AI3) - intrare analogică
perioada de esantionare	2 ms (AQ1) - ieşire analogică
supporting protocol for Foundation Fieldbus	false
supporting protocol for other bus systems	true
card optional	communication module, CANopen
card optional	communication module, EtherCAT
card optional	communication module, Profibus DP V1
card optional	communication module, PROFINET
card optional	communication module, Ethernet Powerlink
card optional	communication module, Ethernet/IP
card optional	communication module, DeviceNet
frecventa maxima de iesire	0.599 kHz
optical interface present	false
supporting protocol for TCP/IP	true
number of HW interfaces serial RS422	0.0
with safety function Safe brake management (SBC/SBT)	false
maximum acceleration under vibratory load (during transport)	10 m/s² at 13...200 Hz
maximum acceleration under shock load (during transport)	150 m/s² at 11 ms
inaltime	325.0 mm
temperatura ambientala de functionare	-10-60 °C
rampe de accelerare si decelerare	liniar
rampe de accelerare si decelerare	U
rampe de accelerare si decelerare	S
rampe de accelerare si decelerare	CUS
rampe de accelerare si decelerare	comutarea rampelor
rampe de accelerare si decelerare	adaptarea rampei de accelerare/decelerare
rampe de accelerare si decelerare	oprire automată prin injecţie de c.c. pentru accelerare/decelerare
encoder protocol	RS 422
gama de produse	Altivar Machine ATV320
maximum acceleration under shock impact (during operation)	150 m/s² at 11 ms
maximum output voltage	500 V
base load current at high overload	9.5 A
supporting protocol for AS-Interface Safety at Work	false
supporting protocol for SafetyBUS P	false
grad de poluare	2
with safety function Safe Speed Monitor (SSM)	false
supporting protocol for SERCOS	false
cuplu excesiv tranzitoriu	170-200 % cuplul nominal al motorului
compatibilitate electromagnetica	test de imunitate la descarcari electrostatice nivel 3 conformitate cu IEC 61000-4-2
compatibilitate electromagnetica	test de imunitate la frecventa radio radiata nivel 3 conformitate cu IEC 61000-4-3
compatibilitate electromagnetica	tranzienţi rapizi/test de imunitate la impulsuri de ionizare nivel 4 conformitate cu IEC 61000-4-4
compatibilitate electromagnetica	1.2/50 µs - 8/20 µs test de imunitate la supratensiuni nivel 3 conformitate cu IEC 61000-4-5
compatibilitate electromagnetica	test de imunitate la radiofrecvenţă condusă nivel 3 conformitate cu IEC 61000-4-6
compatibilitate electromagnetica	test de imunitate la căderi de tensiune şi întreruperi conformitate cu IEC 61000-4-11
temperatura ambientala de utilizare	-10-50 °C fără declasare
temperatura ambientala de utilizare	50-60 °C cu
with safety function Safe torque off (STO)	true
volumul aerului de racire	11.3 m3/h
environmental class (during transport)	class 2C3 according to EN 60721-3
environmental class (during transport)	class 2S1 according to EN 60721-3
number of HW interfaces USB	0.0
marcaj	CE
marcaj	ATEX
marcaj	UL
marcaj	CSA
marcaj	EAC
marcaj	RCM
supporting protocol for ASI	false
supporting protocol for PROFIBUS	true
supporting protocol for PROFINET CBA	false
maximum acceleration under vibrational stress (during operation)	10 m/s² at 13...200 Hz
number of HW interfaces serial RS485	1.0
precizie	+/- 0.7 % AI1, AI2, AI3 pentru temperatură -10...60 °C intrare analogică
precizie	+/- 0.5 % AI1, AI2, AI3 pentru temperatură 25 °C intrare analogică
precizie	+/- 1 % AQ1 pentru temperatură 25 °C ieşire analogică
precizie	+/- 2 % AQ1 pentru temperatură -10...60 °C ieşire analogică
putere motor kW	4.0 kW pentru heavy duty
maximum acceleration under vibratory load (during storage)	10 m/s² at 13...200 Hz
number of HW interfaces serial RS232	0.0
[Us] tensiune de alimentare nominala	380...500 V
supporting protocol for Data-Highway	false
Curent maxim de intrare	13.7 A
supporting protocol for PROFINET IO	true
[Us] tensiune nominala de alimentare	380...500 V - 15...10 %
mod de montare	cabinet mount
operating element present	true
permitted relative humidity (during transport)	class 2K5 according to EN 60721-3
numarul iesirii analogice	1
grad de protectie NEMA	not applicable
temperatura de depozitare	-25-70 °C
logica de intrare discreta	logica pozitiva (sursa)
logica de intrare discreta	logica negativa (derivatie)
curentul minim de comutare	relay output R1A, R1B, R1C, R2A, R2C 5 mA la 24 V c.c.
timp de reimprospatare	intrare logica (DI1...DI4)8 ms
timp de reimprospatare	relay output (R1A, R1B, R1C)2 ms
timp de reimprospatare	relay output (R2A, R2C)2 ms
supporting protocol for DeviceNet	true
supporting protocol for EtherNet/IP	true
number of inputs, potential-free	0
number of inputs, bidirectional, not potential-free	0
with safety function Safe programmable logic	false
brake chopper integrated	true
pozitie de operare	vertical +/- 10 grade
frecventa de comutare nominala	4 kHz
power loss static current independent	111 W
supporting protocol for SUCONET	false
filtru EMC	clasa C2 filtru EMC integrat
capacity of DC link	560 µF
franare sau imobil	cu injectie c.c.
maximum acceleration under shock load (during storage)	150 m/s² at 11 ms
tip de intrare discreta	STO cuplu de siguranţă, 24 V c.c., impedanţă: 1.5 kOhm
tip de intrare discreta	DI1...DI6 logic inputs, 24 V c.c. (30 V)
tip de intrare discreta	DI5 programmable as pulse input 0-30 kHz, 24 V c.c. (30 V)
tip de protectie	întrerupere fază intrare variator
tip de protectie	supracurent între fazele de ieşire şi pământ variator
tip de protectie	protecţie la supraîncălzire variator
tip de protectie	scurtcircuit între fazele motorului variator
tip de protectie	protectie termica variator
number of HW interfaces serial TTY	0.0
number of HW interfaces other	1.0
with safety function Safely Limited Speed (SLS)	true
ambient air transport temperature	-25-70 °C
maximum deflection under vibratory load (during storage)	3.5 mm at 2...13 Hz
precizie viteza	+/- 10 % din alunecarea nominală 0.2 Tn la Tn
profil de control al motorului sincron	control vectorial fără senzori
