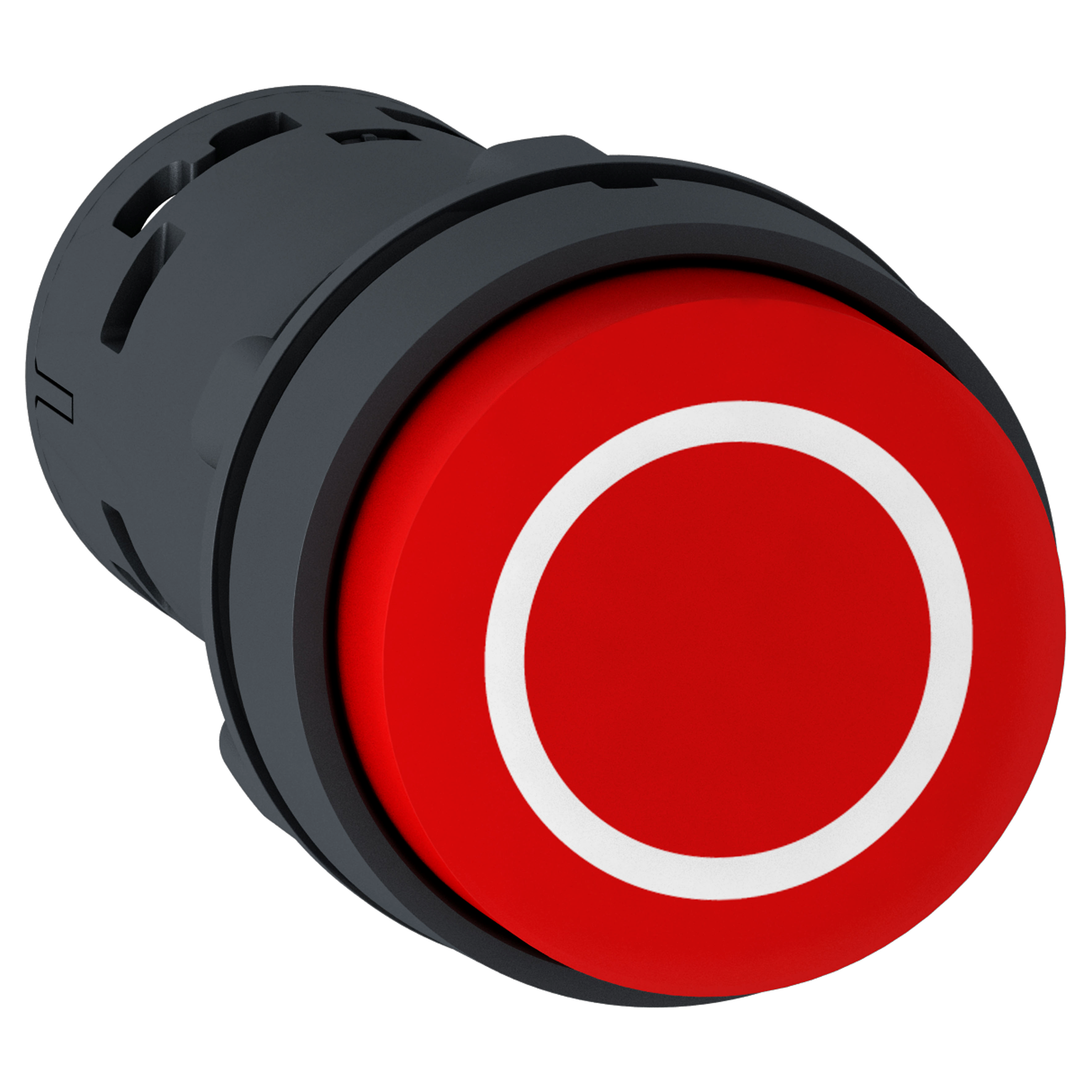

Pb -Opritor Cu Arc Pro, Rosu -No+Nc -Alb

Pb -Opritor Cu Arc Pro Rosu -No+Nc -Alb "O" Schneider XB7NL4532

Cod Produs: XB7NL4532

In stoc furnizor Livrare in aproximativ 21-30 zile lucratoare

36,39 lei38,30 lei / BUC

* pretul include TVA (21%)

−

Dorești ridicare din magazin?

Solicita publicare în SEAP

Detalii tehnice

Fisa tehnica

Producator: SCHNEIDER

Descriere produs: Opritorul cu arc Pro, roșu - No+Nc - Alb "O", fabricat de Schneider, model XB7NL4532, este un dispozitiv esențial pentru controlul și siguranța instalațiilor electrice. Acesta face parte din gama Harmony XB7, având un design robust și funcționalitate excelentă. Oferă o durabilitate electrică de 1.000.000 cicluri și funcționează la temperaturi extreme, între -25 și 70 °C, ceea ce îl face potrivit pentru diverse medii de utilizare. Dispozitivul este dotat cu un cap rotund de culoare roșie, având un grad de protecție IP65 pe fața frontală, asigurând protecție împotriva prafului și a apei. Conexiunile se fac ușor prin borne cu șurub, iar montajul se realizează rapid datorită dimensiunii de montaj de 22 mm. Cu un cuplu de strângere optimizat și rezistență la șocuri de până la 50 gn, acest opritor este ideal pentru aplicații industriale unde fiabilitatea este crucială. Certificările internaționale, inclusiv UL și IEC, atestă calitatea și siguranța produsului, fiind o alegere excelentă pentru profesioniștii din domeniu.

Date tehnice

certificari produs	CCC
certificari produs	GOST
temperatura ambientala de functionare	-25-70 °C
descriere borne ISO nr. 1	(21-22)NC
descriere borne ISO nr. 1	(13-14)NO
gama de produse	Harmony XB7
protectie la scurtcircuit	4 A cartuş fuzibil tip gG conformitate cu SR EN 60947-5-1
standarde	UL 60947-1
standarde	JIS C8201-5-1
standarde	SR EN 60947-5-1
standarde	CSA C22.2 No 15
standarde	EN/IEC 60947-1
standarde	JIS C8201-1
centru de fixare	>= 30 x 40 mm (suport panou) metal - grosime: 1-6 mm
centru de fixare	>= 30 x 40 mm (suport panou) plastic - grosime: 2-6 mm
deschidere pozitiva	cu contact NC conformitate cu EN/IEC 60947-5-1 anexa K
mod de fixare	piuliţă de fixare sub cap 2-2.4 N.m
diametrul de montaj	22 mm
tip de operator	revenire cu arc
rezistenta la socuri	50 gn (durata = 11 ms) pentru half sine wave acceleration conformitate cu IEC 60068-2-27
rezistenta la socuri	30 gn (durata = 18 ms) pentru half sine wave acceleration conformitate cu IEC 60068-2-27
tip produs sau componenta	intrerupator cu revenire
forma a capului unitatii de semnalizare	rotund
capac/operator sau culoare lentila	rosu
rezistenta la vibratii	5 gn (f= 2-500 Hz) conformitate cu IEC 60068-2-6
greutate neta	0.021 kg
[Uimp] tensiune de tinere la impuls	4 kV conformitate cu EN/IEC 60947-1
CAD inaltime globala	29 mm
grad de protectie IP	IP20 conformitate cu SR EN 60529 (cu spatele în faţă)
grad de protectie IP	IP65 conformitate cu SR EN 60529 (fata frontala)
prezentare dispozitiv	monolithic product
durabilitate electrica	1000000 cic, DC-13, 0.3 A la 24 V, rata de funcţionare <216000 cic/mn, factor de sarcină: 0.5 conformitate cu EN/IEC 60947-5-1 anexa C
durabilitate electrica	1000000 cic, AC-15, 0.03 A la 230 V, rata de funcţionare <216000 cic/mn, factor de sarcină: 0.5 conformitate cu EN/IEC 60947-5-1 anexa C
durabilitate electrica	1000000 cic, AC-15, 0.09 A la 240 V, rata de funcţionare <108000 cic/mn, factor de sarcină: 0.5 conformitate cu EN/IEC 60947-5-1 anexa C
conexiuni - borne	borne cu surub, <= 2 x 1.5 mm² cu pini conformitate cu EN/IEC 60947-1
conexiuni - borne	borne cu surub, 1 x 0.34...2 x 2.5 mm² fara terminale de cablu conformitate cu EN/IEC 60947-1
tip si compozitie contacte	1 NO + 1 NC
cantitate indivizibila de vanzare	10
[Ui] tensiune nominala de izolatie	250 V (grad de poluare 3) conformitate cu EN/IEC 60947-1
temperatura de depozitare	-40-70 °C
categorie de supratensiune	clasa II conformitate cu IEC 61140
grad de protectie NEMA	NEMA 12 conformitate cu UL 50 E
grad de protectie NEMA	NEMA 3 conformitate cu UL 50 E
[Ie] curent nominal de utilizare	0.1 A la 250 V, DC-13, R300 conformitate cu SR EN 60947-5-1
[Ie] curent nominal de utilizare	0.22 A la 125 V, DC-13, R300 conformitate cu SR EN 60947-5-1
[Ie] curent nominal de utilizare	0.3 A la 240 V, AC-14, D300 conformitate cu SR EN 60947-5-1
[Ie] curent nominal de utilizare	0.6 A la 120 V, AC-14, D300 conformitate cu SR EN 60947-5-1
operare contacte	decuplare lenta
profil utilizator	rosu proiectare, O (alb)
durabilitate mecanica	1000000 cic
Cod compatibilitate	XB7
securitatea electrica IEC 60947-5-4	λ <= 10exp(-6) la 17 V, 5 mA conformitate cu EN/IEC 60947-5-4
cuplu de strangere	0.8-1.2 N.m conformitate cu EN 60947-1
CAD latime globala	29 mm
CAD adancime globala	57.5 mm
tratament protector	TH
nume scurt al dispozitivului	XB7
forma a capului surubului	cruce compatibil cu JIS No 1 şurubelniţă
forma a capului surubului	cruce compatibil cu Philips nr. 1 şurubelniţă
forma a capului surubului	cruce compatibil cu pozidriv No 1 şurubelniţă
forma a capului surubului	perforat compatibil cu plat Ø 4 mm şurubelniţă
forma a capului surubului	perforat compatibil cu plat Ø 5.5 mm şurubelniţă
montare dispozitiv	gaură de fixare - diametru: 22.5 mm 22.3 +0.4/0 conformitate cu EN/IEC 60947-1
