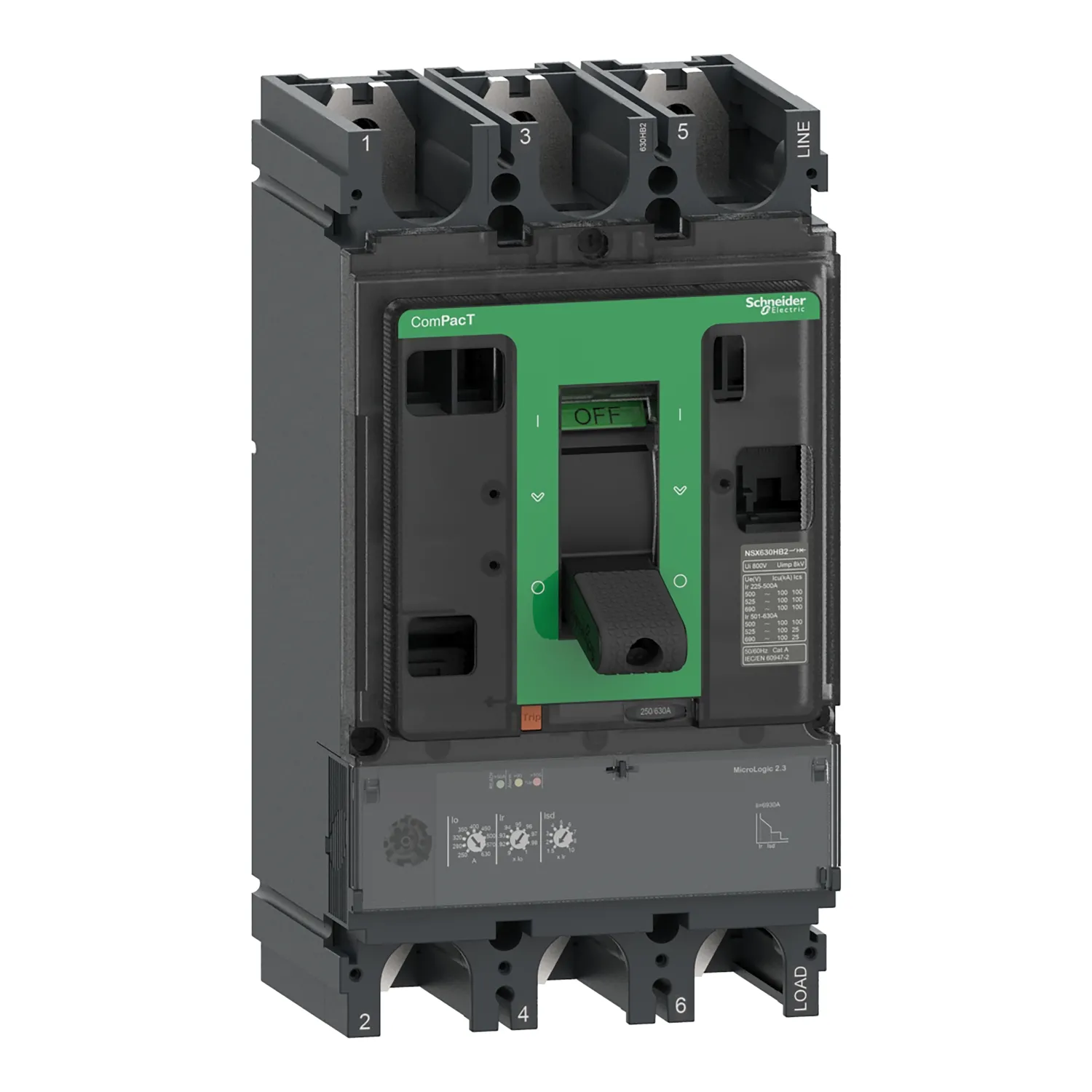

Intreruptor tip USOL ComPacT NSX630N 50 kA la 415 VAC unitate de declansare MicroLogic 2.3 630A 3 poli 3d Schneider

Imaginile sunt cu titlu de prezentare și pot diferi ușor de produsul livrat. Pentru specificațiile exacte, vă rugăm să verificați denumirea produsului și datele tehnice — produsul se livrează conform detaliilor din nume și din tabelul de date tehnice.

Intreruptor tip USOL ComPacT NSX630N 50 kA la 415 VAC unitate de declansare MicroLogic 2.3 630A 3 poli 3d Schneider C63N32D630

Name: Intreruptor tip USOL ComPacT NSX630N 50 kA la 415 VAC unitate de declansare MicroLogic 2.3 630A 3 poli 3d Schneider C63N32D630
Brand: SCHNEIDER
SKU: C63N32D630
Price: 8073.42 RON
Availability: InStock
Rating: 5 (1 reviews)

Cod Produs: C63N32D630 | EAN: 3606482002692

In stoc Livrare in 1-2 zile prin curier

8.073,42 lei / BUC

* pretul include TVA (21%)

−

Consultă pe WhatsApp

Dorești ridicare din showroom?

Solicita publicare în SEAP

Detalii tehnice

Fisa tehnica

Producator: SCHNEIDER

Descriere produs: Intreruptorul tip USOL ComPacT NSX630N de la Schneider este un dispozitiv esențial pentru distribuția electrică, având o capacitate de rupere la scurtcircuit de 50 kA la 415 V c.a. și un curent nominal de 630 A. Este ideal pentru aplicații industriale, oferind protecție excelentă datorită unității de declanșare MicroLogic 2.3. Această tehnologie electronică permite ajustări precise ale protecției termice și de scurtcircuit, asigurând o funcționare optimă și sigură. Disjunctorul este compact și poate fi montat atât orizontal cât și vertical, facilitând integrarea în diverse medii de lucru. Cu o durabilitate mecanică de 15.000 cicluri și o durabilitate electrică de până la 8.000 cicluri, produsul promite o utilizare pe termen lung. De asemenea, are un grad de protecție IP40, ceea ce îl face rezistent la praf și umezeală, fiind potrivit pentru condiții de lucru variate. Beneficiile sale includ protecția împotriva suprasarcinilor și scurtcircuitelor, posibilitatea de a adapta setările de protecție în funcție de necesitățile specifice ale sistemului electric, precum și o semnalizare locală eficientă prin LED-uri. Acest intreruptor este o alegere excelentă pentru cei care caută un produs de înaltă calitate, sigur și fiabil în gestionarea energiei electrice.

Date tehnice

GamaComPacT noua generatie
nume produsComPacT NSX noua generatie
nume scurt al dispozitivuluiNSX630N
Tip produs sau componentaDisjunctor
aplicatie a dispozitivuluiDistributie
descriere poli3P
descriere poli protejati3d
[In] curent nominal630 A la 40 °C
[Ue] tensiune nominala de functionare690 V c.a. 50/60 Hz
Tip retea electricaC.a.
frecventa retea electrica50/60 Hz
adecvare pentru izolatieDa conformitate cu SR EN 60947-2
categorie de utilizareCategoria A
[Icu] capacitate nominala limita de rupere la scurtcircuit85 kA Icu la 220/240 V c.a. 50/60 Hz conformitate cu SR EN 60947-2: 50 kA Icu la 380/415 V c.a. 50/60 Hz conformitate cu SR EN 60947-2: 42 kA Icu la 440 V c.a. 50/60 Hz conformitate cu SR EN 60947-2: 30 kA Icu la 500 V c.a. 50/60 Hz conformitate cu SR EN 60947-2: 22 kA Icu la 525 V c.a. 50/60 Hz conformitate cu SR EN 60947-2: 10 kA Icu la 660/690 V c.a. 50/60 Hz conformitate cu SR EN 60947-2: 50 kA la 480 V c.a. 50/60 Hz conformitate cu UL 60947-1
Nivel de performantaN 50 kA 415 V c.a.
nume unitate de declansareMicrologic 2.3
tehnologie unitate de declansareElectronic
functii de protectie a unitatii de declansareLSoI
tip de controlComutare
Modul de montare a intreruptoruluiFix
[Ui] tensiune nominala de izolatie800 V c.a. 50/60 Hz
[Uimp] tensiune nominala de tinere la impuls8 kV
[Ics] capacitate nominala de serviciu de rupere la scurtcircuit85 kA la 220/240 V c.a. 50/60 Hz conformitate cu SR EN 60947-2: 50 kA la 380/415 V c.a. 50/60 Hz conformitate cu SR EN 60947-2: 42 kA la 440 V c.a. 50/60 Hz conformitate cu SR EN 60947-2: 30 kA la 500 V c.a. 50/60 Hz conformitate cu SR EN 60947-2: 11 kA la 525 V c.a. 50/60 Hz conformitate cu SR EN 60947-2: 10 kA la 660/690 V c.a. 50/60 Hz conformitate cu SR EN 60947-2
durabilitate mecanica15000 cic
durabilitate electrica8000 cic la 440 V In/2: 4000 cic la 440 V In: 6000 cic la 690 V In/2: 2000 cic la 690 V In
puterea disipata pe pol39,7 W
suport de montarePlaca dorsala
pozitie de montareOrizontal si vertical: Flat on the back
conexiune superioaraFata
conexiune inferioaraFata
pasul de conectare45 mm
tip de protectieL : for protectie la suprasarcina (timpindelungat): So : for protectie la scurtcircuit de scurta durata cu intarziere fixa: I : for protectie instantanee la scurtcircuit
gama uitatii de declansare630 A la 40 °C
Tip de reglare a preluarii de lunga durata Ir (pretectie termica)9 setari reglabile
[Ir] interval de reglare a restabilirii pe termen lung250...630 A
Tip de reglare a intarzierii de lunga durata trFix
[tr] reglarea intarzierii de lunga durata400 s la 1.5 x Ir: 16 s la 6 x Ir: 11 s la 7.2 x Ir
memorie termica20 de minuteinainte si dupa declansare
Reglarea preluarii protectiei de scurta durata tip Isd9 setari reglabile
[Isd] interval de reglare a restabilirii pe termen scurt1,5...10 x Ir
Reglarea intarzierii protectiei de scurta durata tip tsdFix
Ajustarea protectiei instantanee tip IiFix
[Ii] interval de reglare a restabilirii instantanee6900 A
protectie de scurgere la pamantFara
blocare ZSI cu selectare a zoneiFara
Numar de sloturi pentru auxiliare electrice6 sloturi
semnalizare localaPentrugata de funcţionare LED intermitent (verde): Pentrusuprasarcină LED 105 % Ir (rosu): Pentrusuprasarcină LED 90 % Ir (portocaliu)
Latime140 mm
Inaltime255 mm
Adancime110 mm
greutate produs6,2 kg
standardeSR EN 60947-2
categorie de supratensiuneClasa II
clasa de protectie la electrocutareClasa II
grad de poluare3 conformitate cu SR EN 60664-1
grad de protectie IPIP40 conforming to SR EN 60529
grad de protectie IKIK07 conforming to IEC 62262
temperatura ambientala de functionare-25…70 °C
temperatura ambietala pentru depozitare-50…85 °C
umiditate relativa0…95 %
altitudinea de functionare0...2000 m fără declasare: 2000 m...5000 m cu declasare
Garantie18 luni
