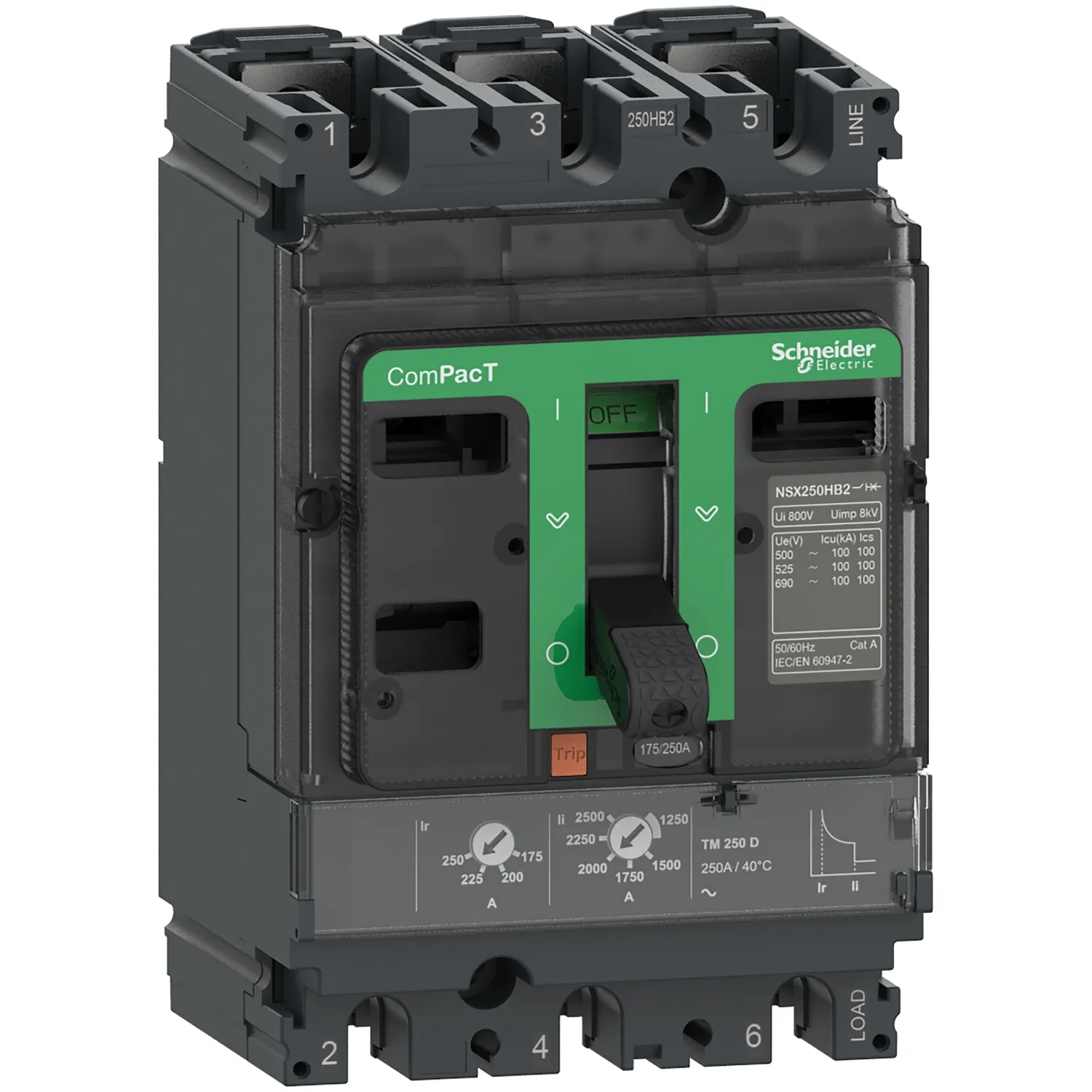

Intreruptor tip USOL ComPacT NSX250HB2 100 kA la 690 VAC unitate de declansare TMD 200A 3 poli 3d Schneider C25W3TM200

Imaginile sunt cu titlu de prezentare și pot diferi ușor de produsul livrat. Pentru specificațiile exacte, vă rugăm să verificați denumirea produsului și datele tehnice — produsul se livrează conform detaliilor din nume și din tabelul de date tehnice.

Intreruptor tip USOL ComPacT NSX250HB2 100 kA la 690 VAC unitate de declansare TMD 200A 3 poli 3d Schneider C25W3TM200

Name: Intreruptor tip USOL ComPacT NSX250HB2 100 kA la 690 VAC unitate de declansare TMD 200A 3 poli 3d Schneider C25W3TM200
Brand: SCHNEIDER
SKU: C25W3TM200
Price: 7132.89 RON
Availability: InStock
Rating: 5 (1 reviews)

Cod Produs: C25W3TM200 | EAN: 3606482002173

In stoc furnizor Livrare in aproximativ 21-30 zile lucratoare

7.132,89 lei8.806,04 lei / BUC

-19% Economisesti 1.673,15 Lei / BUC

* pretul include TVA (21%)

−

Consultă pe WhatsApp

Dorești ridicare din showroom?

Solicita publicare în SEAP

Detalii tehnice

Fisa tehnica

Producator: SCHNEIDER

Descriere produs: Intreruptorul tip USOL ComPacT NSX250HB2 de la Schneider este un disjunctor de înaltă performanță, ideal pentru aplicații de distribuție electrică. Cu o capacitate de rupere de 100 kA la 690 V, acesta asigură o protecție excelentă împotriva scurtcircuitelor, fiind conform cu standardele SR EN 60947-2. Unitatea de declanșare TMD de 200A oferă protecție termică și magnetică, reglabilă pentru a se adapta nevoilor specifice ale sistemului electric. Disjunctorul are un design compact, cu 3 poli, și poate fi montat atât orizontal cât și vertical. Este dotat cu 5 sloturi pentru auxiliare electrice, oferind flexibilitate în utilizare. Cu o durabilitate mecanică de 20000 de cicluri și o funcționare eficientă în condiții de temperatură extreme, de la -25 la 70 grade Celsius, acest produs este ideal pentru medii variate de lucru. În plus, ComPacT NSX250HB2 are un grad de protecție IP40 și IK07, asigurând rezistență la praf și impact. Greutatea sa de 2,4 kg și dimensiunile compacte îl fac ușor de instalat și integrat în orice sistem electric. Cu o garanție de 18 luni, acest disjunctor este o alegere de încredere pentru protecția rețelelor electrice.

Date tehnice

GamaComPacT noua generatie
nume produsComPacT NSX noua generatie
nume scurt al dispozitivuluiNSX250HB2
Tip produs sau componentaDisjunctor
aplicatie a dispozitivuluiDistributie
descriere poli3P
descriere poli protejati3d
[In] curent nominal200 A la 40 °C
[Ue] tensiune nominala de functionare690 V c.a. 50/60 Hz
Tip retea electricaC.a.
frecventa retea electrica50/60 Hz
adecvare pentru izolatieDa conformitate cu SR EN 60947-2
categorie de utilizareCategoria A
[Icu] capacitate nominala limita de rupere la scurtcircuit100 kA Icu la 500 V c.a. 50/60 Hz conformitate cu SR EN 60947-2: 100 kA Icu la 525 V c.a. 50/60 Hz conformitate cu SR EN 60947-2: 100 kA Icu la 660/690 V c.a. 50/60 Hz conformitate cu SR EN 60947-2
Nivel de performantaHB2 100 kA 690 V c.a.
nume unitate de declansareTM-D
tehnologie unitate de declansareTermo-magnetic
functii de protectie a unitatii de declansareLI
tip de controlComutare
Modul de montare a intreruptoruluiFix
[Ui] tensiune nominala de izolatie800 V c.a. 50/60 Hz
[Uimp] tensiune nominala de tinere la impuls8 kV
[Ics] capacitate nominala de serviciu de rupere la scurtcircuit100 kA la 500 V c.a. 50/60 Hz conformitate cu SR EN 60947-2: 100 kA la 525 V c.a. 50/60 Hz conformitate cu SR EN 60947-2: 100 kA la 660/690 V c.a. 50/60 Hz conformitate cu SR EN 60947-2
durabilitate mecanica20000 cic
durabilitate electrica20000 cic la 440 V In/2: 10000 cic la 440 V In: 10000 cic la 690 V In/2: 5000 cic la 690 V In
puterea disipata pe pol15,4 W
suport de montarePlaca dorsala
pozitie de montareOrizontal si vertical: Flat on the back
conexiune superioaraFata
conexiune inferioaraFata
pasul de conectare35 mm
tip de protectieL : for protectie la suprasarcina (termica): I : for protectie la scurtcircuit (magnetica)
gama uitatii de declansare200 A la 40 °C
Tip de reglare a preluarii de lunga durata Ir (pretectie termica)Reglabil
[Ir] interval de reglare a restabilirii pe termen lung0,7...1 x In
Tip de reglare a intarzierii de lunga durata trFix
[tr] reglarea intarzierii de lunga durata120…400 s la 1.5 x In: 15 s la 6 x Ir
Ajustarea protectiei instantanee tip IiReglabil
[Ii] interval de reglare a restabilirii instantanee5...10 x In
protectie de scurgere la pamantFara
Numar de sloturi pentru auxiliare electrice5 sloturi
Latime105 mm
Inaltime161 mm
Adancime86 mm
greutate produs2,4 kg
standardeSR EN 60947-2
categorie de supratensiuneClasa II
clasa de protectie la electrocutareClasa II
grad de poluare3 conformitate cu SR EN 60664-1
grad de protectie IPIP40 conforming to SR EN 60529
grad de protectie IKIK07 conforming to IEC 62262
temperatura ambientala de functionare-25…70 °C
temperatura ambietala pentru depozitare-50…85 °C
umiditate relativa0…95 %
altitudinea de functionare0...2000 m fără declasare: 2000 m...5000 m cu declasare
Garantie18 luni
