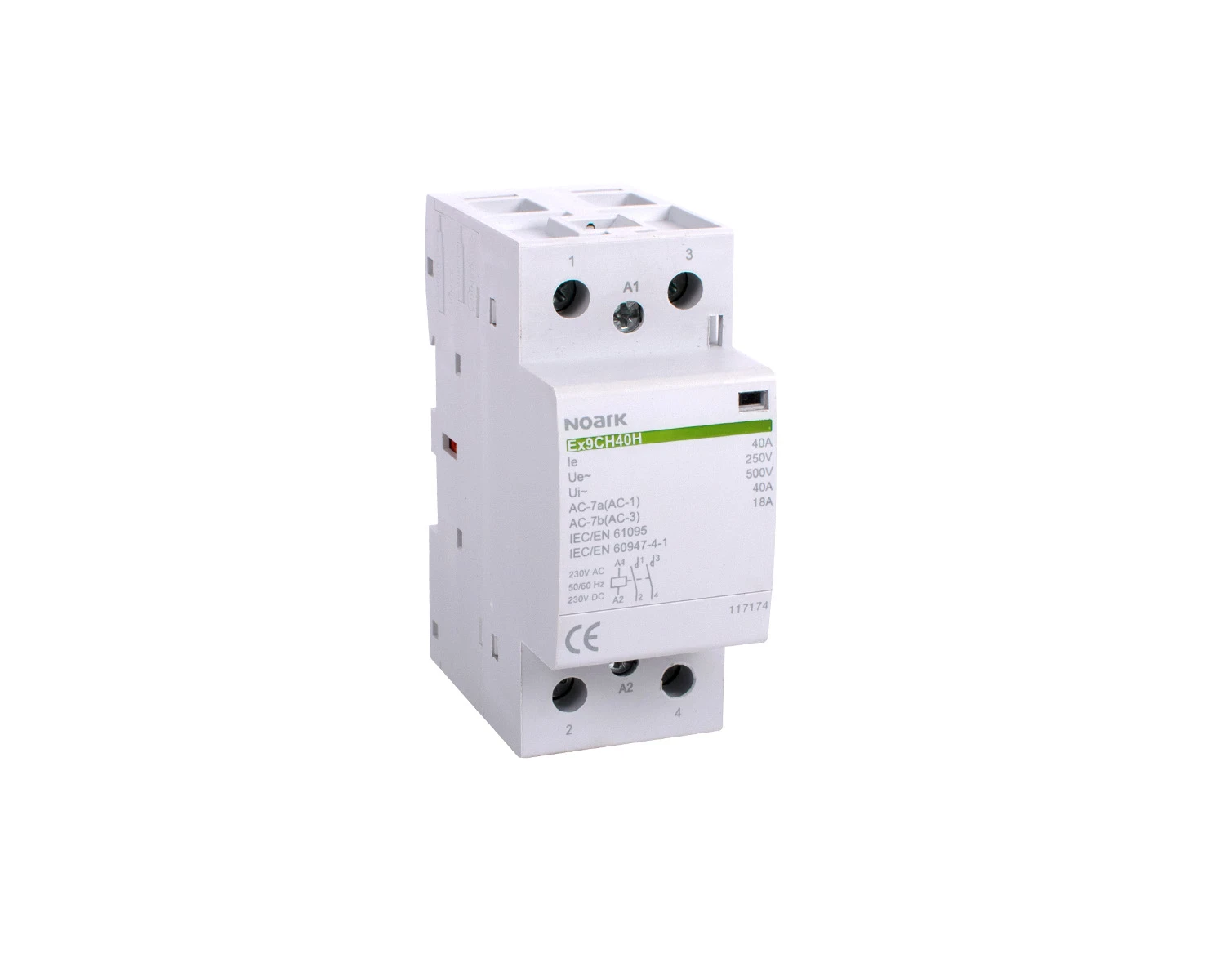

Contactor modular 40 A cont 220/230 V 4 NO contact 102420 Ex9CH40 40 220/230V 50/60Hz Noark

Date Tehnice

Date tehnice Ex9CH

Contactoare de instalare

Parametri generali

Fereastra de indicare ajutã utilizatorii sã cunoascã starea dispozitivului.

Nivel scãzut de zgomot la utilizare

Parametri electrici

ExCH40

Testat conform IEC / EN 61095

Tensiune nom. op. Ue 230/400 V AC

Tensiune comandă Uc 24 V AC / 230 V AC / 240 V AC

Tensiune nom. de izolare Ui 500 V

Tensiune nom. de ţinere la impuls Uimp 4 kV

Curent nominal termic conventional Ith 40 A

Curent nominal Ie AC-1, AC-7a 40 A

Putere controlatã AC-7a 26 kW

Durata de viaţã electricã 100 000 cicluri operaţionale

Frecvenţã max. de comutare 300 pe orã

Capacitatea de încărcare 100 %

Conditii de intrerupere AC-7a

I c /Ie 1.0

Ur /Ue 1.05

cos φ 0.8

Consum de energie bobină (2P / 4P) 5.10 / 7.13 VA

                                                                  1.50 / 2.09 W

Temperatura ambiantã -5 — +40 °C (+40 — +70 °C derated)

I th in functie de temeratura ambianta 40°C 40 A

                                                                      50°C 38 A

                                                                      60°C 36 A

                                                                      70°C 32 A

Parametri mecanici

Module 2 contacte: 36 mm (2 module)

               4 contacte: 54 mm (3 module)

Lăţime dispozitiv 18 mm (pe module)

Ȋnălţime dispozitiv 85 mm

Mărime cadru 45 mm

Montare Prindere rapidă pe şină DIN 35 mm

Grad de protecţie IP20

Borne surub surub M5

Capacitate borne 2.5 — 16 mm2

Cuplul de strângere al bornelor 2 Nm

Tip şurub surub M3.5

Capacitate borne 1 — 4 mm2

Cuplul de strângere al bornelor de control 0.8 Nm

Durata de viaţã mecanicã 1 000 000 cicluri operaţionale

Grad de poluare 2

Clasă de instalare III

Greutate (1/2 contacte / 4 contacte) 0.22 kg / 0.4 kg
