Buton urg . Ø 22 - rosu - cap ciuperca Ø 40 mm - elib. prin rotire - 1 NC, Schneider, XB7NS8442

Buton urg . Ø 22 - rosu - cap ciuperca Ø 40 mm - elib. prin rotire - 1 NC Schneider XB7NS8442

Citeste mai mult

Disponibilitate:
Brand: SCHNEIDER
Cod: XB7NS8442

Cantitate minim comandata: 1 BUC

UM: BUC

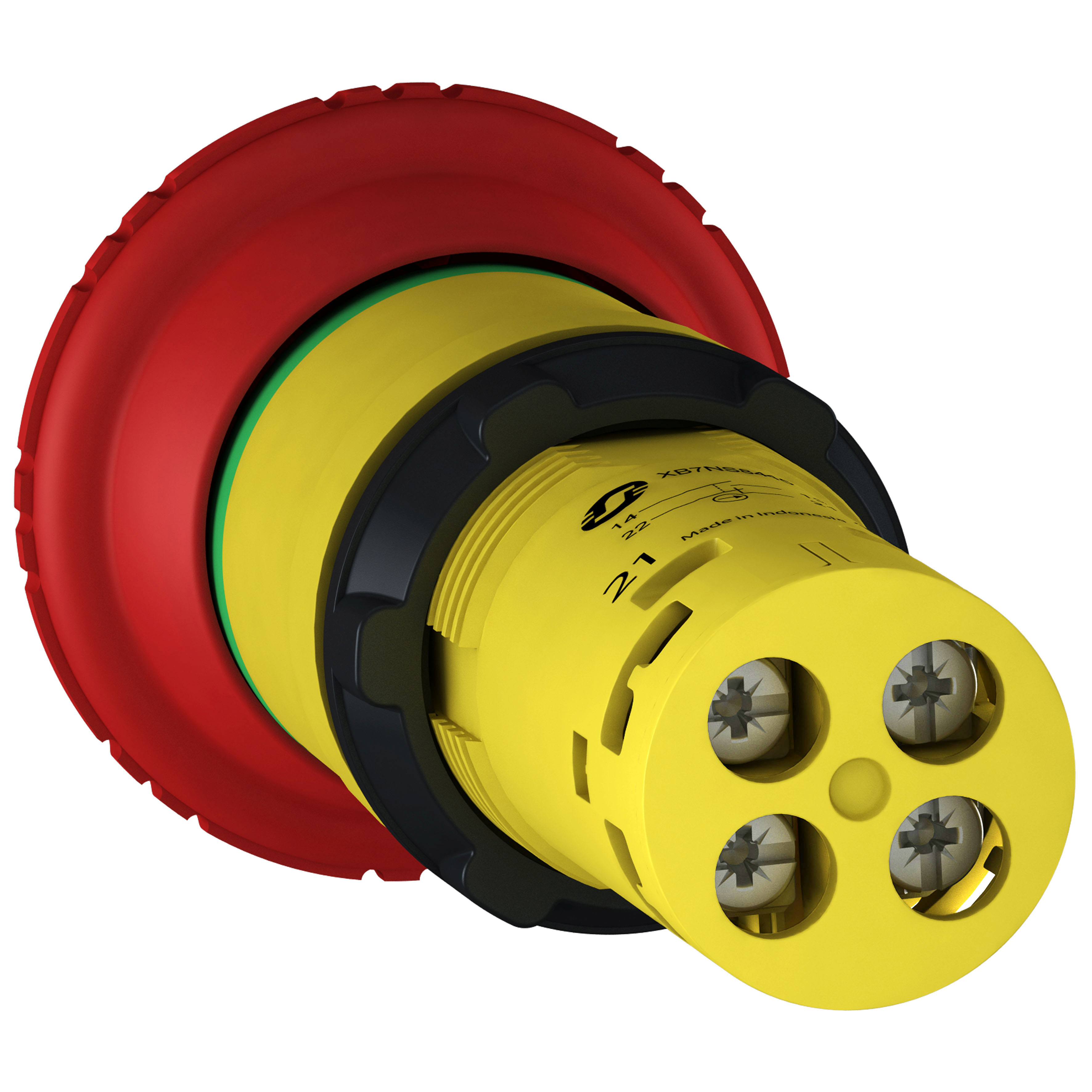

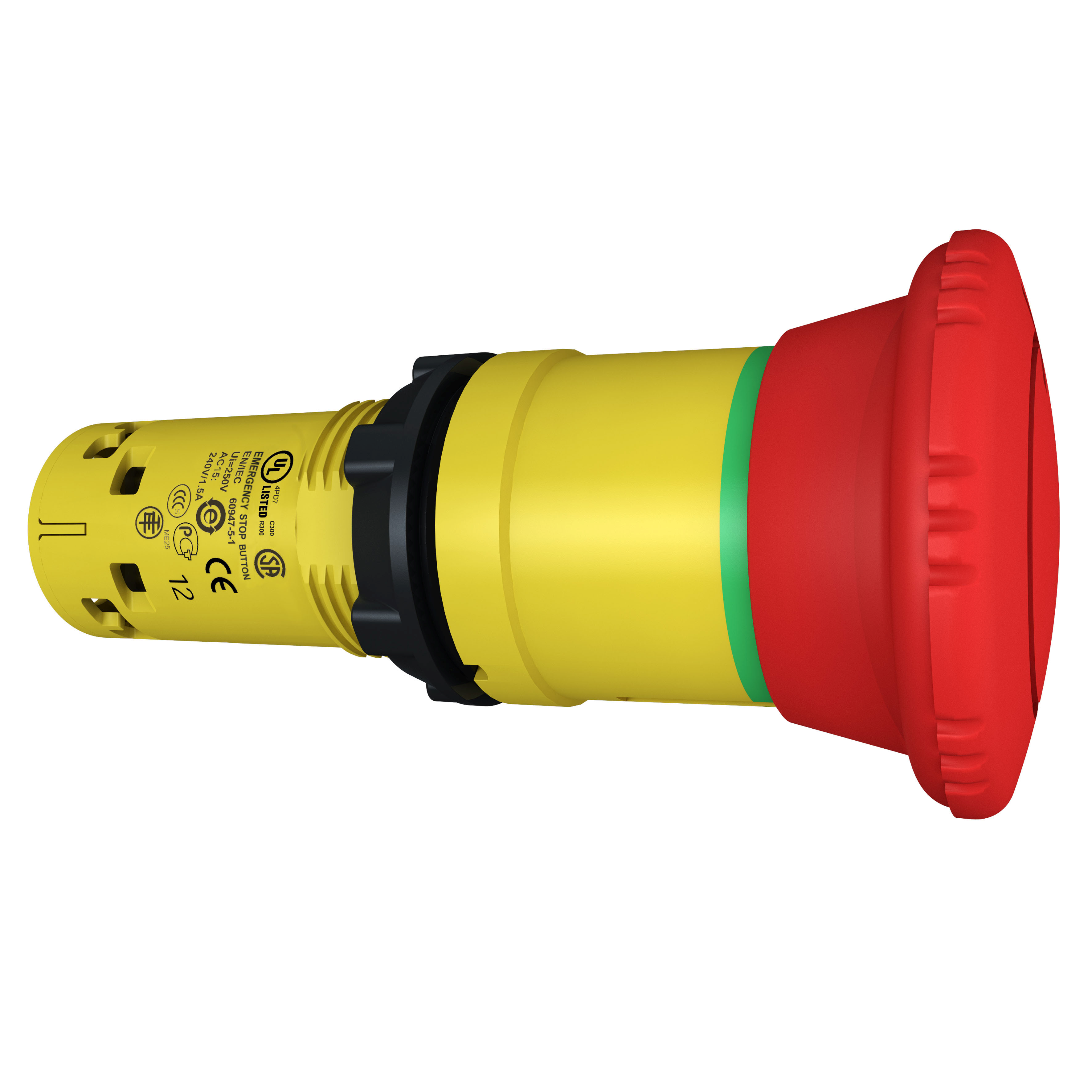

Descriere produs: This Harmony XB7, emergency stop / shutdown 40mm mushroom head monolithic red push button operates with a latched turn to release mechanism and uses screw-clamp terminals. This emergency stop / shutdown button, also called EMS (Emergency Machine Stop) and EMO (Emergency Off) is easily installed into a standard 22mm diameter cut-outs and connected with simple screw-clamp connections. It is clearly distinguishable visually at a distance thanks to a clear color and a prominent 40mm mushroom shape. It is impact resistant, dust resistant, water resistant and vibration resistant thanks to its IP65, making it ideal for operation in harsh environments. It has a double insulated plastic bezel. Its wide range of operating temperatures from -40°C to 70°C allows versatility in usage of product.

Fisa tehnica

64.90 Lei

Date tehnice

certificari produs	CCC
certificari produs	GOST
resetare	rotire pentru eliberare
utilizare contacte	standard
temperatura ambientala de functionare	-25-70 °C
descriere borne ISO nr. 1	(11-12)NC
gama de produse	Harmony XB7
protectie la scurtcircuit	4 A cartuş fuzibil tip gG conformitate cu SR EN 60947-5-1
standarde	EN/IEC 60947-1
standarde	UL 60947-1
standarde	CSA C22.2 No 15
standarde	SR EN 60947-5-1
standarde	EN/IEC 60947-5-5
standarde	IEC 60364-5-53
standarde	EN/IEC 60204-1
standarde	EN/ISO 13850
centru de fixare	>= 30 x 40 mm (suport panou) metal - grosime: 1-6 mm
centru de fixare	>= 30 x 40 mm (suport panou) plastic - grosime: 2-6 mm
deschidere pozitiva	cu conformitate cu EN/IEC 60947-5-1 anexa K
mod de fixare	piuliţă de fixare sub cap 2-2.4 N.m
diametrul de montaj	22 mm
tip de operator	zăvorâre
rezistenta la socuri	15 gn (durata = 11 ms) pentru half sine wave acceleration conformitate cu IEC 60068-2-27
tip produs sau componenta	emergency stop push-button
forma a capului unitatii de semnalizare	rotund
capac/operator sau culoare lentila	rosu
rezistenta la vibratii	5 gn (f= 2-500 Hz) conformitate cu IEC 60068-2-6
greutate neta	0.035 kg
[Uimp] tensiune de tinere la impuls	4 kV conformitate cu EN/IEC 60947-1
CAD inaltime globala	40 mm
grad de protectie IP	IP20 conformitate cu SR EN 60529 (cu spatele în faţă)
grad de protectie IP	IP65 conformitate cu SR EN 60529 (fata frontala)
prezentare dispozitiv	monolithic product
durabilitate electrica	1000000 cic, DC-13, 0.3 A la 24 V, rata de funcţionare <216000 cic/mn, factor de sarcină: 0.5 conformitate cu EN/IEC 60947-5-1 anexa C
durabilitate electrica	1000000 cic, AC-15, 0.03 A la 230 V, rata de funcţionare <216000 cic/mn, factor de sarcină: 0.5 conformitate cu EN/IEC 60947-5-1 anexa C
durabilitate electrica	1000000 cic, AC-15, 0.09 A la 240 V, rata de funcţionare <108000 cic/mn, factor de sarcină: 0.5 conformitate cu EN/IEC 60947-5-1 anexa C
conexiuni - borne	borne cu surub, <= 2 x 1.5 mm² cu pini conformitate cu EN/IEC 60947-1
conexiuni - borne	borne cu surub, 1 x 0.34...2 x 2.5 mm² fara terminale de cablu conformitate cu EN/IEC 60947-1
tip si compozitie contacte	1 NC
cantitate indivizibila de vanzare	10
[Ui] tensiune nominala de izolatie	250 V (grad de poluare 3) conformitate cu EN/IEC 60947-1
temperatura de depozitare	-40-70 °C
grad de protectie NEMA	NEMA 12 conformitate cu UL 50
grad de protectie NEMA	NEMA 3 conformitate cu UL 50
[Ie] curent nominal de utilizare	0.1 A la 250 V, DC-13, R300 conformitate cu SR EN 60947-5-1
[Ie] curent nominal de utilizare	0.22 A la 125 V, DC-13, R300 conformitate cu SR EN 60947-5-1
[Ie] curent nominal de utilizare	0.75 A la 240 V, AC-15, C300 conformitate cu SR EN 60947-5-1
[Ie] curent nominal de utilizare	1.5 A la 120 V, AC-15, C300 conformitate cu SR EN 60947-5-1
operare contacte	salt al curentului de iesire
profil utilizator	rosu ciupercă Ø 40 mm, nemarcat
durabilitate mecanica	100000 cic
Cod compatibilitate	XB7
clasa de protectie la electrocutare	clasa II conformitate cu IEC 60536
securitatea electrica IEC 60947-5-4	λ < 5 x 10exp(-7) la 17 V şi 5 mA conformitate cu SR EN 60947-5-4
cuplu de strangere	0.8-1.2 N.m conformitate cu EN 60947-1
CAD latime globala	40 mm
CAD adancime globala	72 mm
tratament protector	TH
nume scurt al dispozitivului	XB7
forma a capului surubului	cruce compatibil cu JIS No 1 şurubelniţă
forma a capului surubului	cruce compatibil cu Philips nr. 1 şurubelniţă
forma a capului surubului	cruce compatibil cu pozidriv No 1 şurubelniţă
forma a capului surubului	perforat compatibil cu plat Ø 4 mm şurubelniţă
forma a capului surubului	perforat compatibil cu plat Ø 5.5 mm şurubelniţă
montare dispozitiv	gaură de fixare - diametru: 22.5 mm 22.3 +0.4/0 conformitate cu EN/IEC 60947-1
