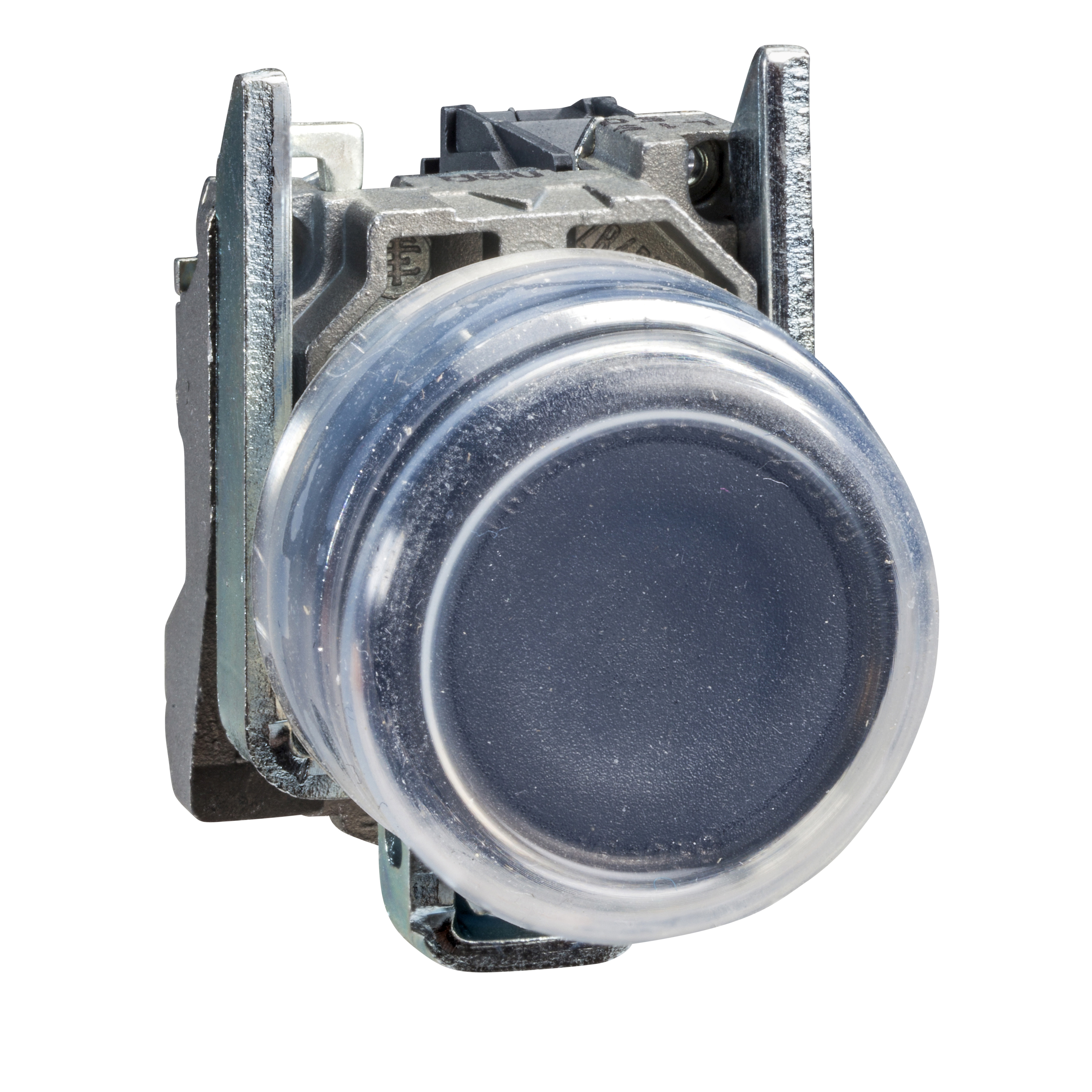

Buton Negru Ø 22 - Revenire Cu Arc - 1 No - Atex, Schneider, XB4BP21EX

Buton Negru Ø 22 - Revenire Cu Arc - 1 No - Atex Schneider XB4BP21EX

Cod Produs: XB4BP21EX

In stoc furnizor Livrare in aproximativ 21-30 zile lucratoare

153,46 lei161,54 lei / BUC

* pretul include TVA (21%)

−

Dorești ridicare din magazin?

Solicita publicare în SEAP

Detalii tehnice

Fisa tehnica

Producator: SCHNEIDER

Descriere produs: Butonul Negru Ø 22 - Revenire Cu Arc - 1 No - Atex de la Schneider, cod XB4BP21EX, este o soluție ideală pentru aplicații industriale, având un design robust și o funcționalitate fiabilă. Fabricat de SCHNEIDER, acest buton face parte din gama Harmony XB4 și este proiectat pentru a rezista în medii dificile, cu o temperatură de funcționare între -40 și 70 °C. Certificat ATEX, butonul este perfect pentru zone cu risc de explozie, având un grad de protecție IP67, ceea ce îl face rezistent la apă și praf. Cu un mecanism de revenire cu arc și o forță de acționare de 3.8 N, butonul asigură o utilizare ușoară și eficientă. Durabilitatea sa electrică este de 1.000.000 de cicluri, ceea ce garantează o viață lungă de utilizare, iar rezistența la șocuri și vibrații îl face ideal pentru medii industriale. Conexiunile cu borne cu șurub facilitează instalarea, iar materialele de înaltă calitate, cum ar fi aliajul de argint pentru contacte, asigură o conductivitate superioară. Datorită designului său compact și a dimensiunii de montaj de 22 mm, acest buton se integrează ușor în diverse panouri de control, oferind o soluție eficientă și de încredere.

Date tehnice

certificari produs	INERIS 04ATEX9004U
certificari produs	GL
grad de protectie IK	IK03 conformitate cu IEC 50102
temperatura ambientala de functionare	-40-70 °C
informatii suplimentare operator	Invelit (silicon transparent)
gama de produse	Harmony XB4
forta de actionare	3.8 N modificarea stării electrice NO
protectie la scurtcircuit	10 A cartuş fuzibil tip gG conformitate cu SR EN 60947-5-1
adancime de montaj	43 mm
zona cu praf	zona 21 - 22
centru de fixare	>= 30 x 40 mm (suport panou)
cursa de operare	4.3 mm (cursă totală)
standarde	EN 50281-1-1
standarde	IEC 61241-0
standarde	IEC 61241-1
standarde	Standard CSA C22.2 No 213
material contacte	aliaj de argint (Ag/Ni)
deschidere pozitiva	fara
diametrul de montaj	22 mm
tip de operator	revenire cu arc
[Ith] curent termic conventional in aer liber	10 A conformitate cu SR EN 60947-5-1
rezistenta la socuri	50 gn (durata = 11 ms) pentru half sine wave acceleration conformitate cu IEC 60068-2-27
tip produs sau componenta	buton complet
forma a capului unitatii de semnalizare	rotund
marcaj	Ex tb IIIC
rezistenta la vibratii	5 gn (f= 2-500 Hz) conformitate cu IEC 60068-2-6
customizable	0
[Uimp] tensiune de tinere la impuls	6 kV conformitate cu EN/IEC 60947-1
material inel de fixare	zamak
grad de protectie IP	IP67
tip cap	standard
rezistenta la spalare cu presiune inalta	7000000 Pa la 55 °C, distanţa : 0.1 m
conexiuni - borne	borne cu surub, 1 x 0.22...2 x 2.5 mm² fara terminale de cablu conformitate cu EN/IEC 60947-1
tip si compozitie contacte	1 NO
cantitate indivizibila de vanzare	1
directive	94/9/EC - ATEX directive
[Ui] tensiune nominala de izolatie	600 V (grad de poluare 3) conformitate cu EN/IEC 60947-1
temperatura de depozitare	-40-70 °C
categorie de supratensiune	I conformitate cu IEC 60536
material rama	metal cromat
grad de protectie NEMA	NEMA 4X
[Ie] curent nominal de utilizare	6 A la 120 V, AC-15, A600 conformitate cu SR EN 60947-5-1
[Ie] curent nominal de utilizare	0.1 A la 600 V, DC-13, Q600 conformitate cu SR EN 60947-5-1
[Ie] curent nominal de utilizare	0.27 A la 250 V, DC-13, Q600 conformitate cu SR EN 60947-5-1
[Ie] curent nominal de utilizare	0.55 A la 125 V, DC-13, Q600 conformitate cu SR EN 60947-5-1
[Ie] curent nominal de utilizare	1.2 A la 600 V, AC-15, A600 conformitate cu SR EN 60947-5-1
durabilitate electrica	1000000 cic AC-15, 3 A la 120 V, rata de funcţionare <3600 cic/h, factor de sarcină: 0.5 conformitate cu SR EN 60947-5-1 appendix C
durabilitate electrica	1000000 cic AC-15, 4 A la 24 V, rata de funcţionare <3600 cic/h, factor de sarcină: 0.5 conformitate cu SR EN 60947-5-1 appendix C
durabilitate electrica	1000000 cic DC-13, 0.2 A la 110 V, rata de funcţionare <3600 cic/h, factor de sarcină: 0.5 conformitate cu SR EN 60947-5-1 appendix C
durabilitate electrica	1000000 cic DC-13, 0.5 A la 24 V, rata de funcţionare <3600 cic/h, factor de sarcină: 0.5 conformitate cu SR EN 60947-5-1 appendix C
operare contacte	decuplare lenta
profil utilizator	negru proiectare
durabilitate mecanica	5000000 cic
Cod compatibilitate	XB4
personalizabil	no
securitatea electrica IEC 60947-5-4	λ < 10exp(-8) la 17 V, 5 mA în mediu curat conformitate cu EN/IEC 60947-5-4
cuplu de strangere	0.8-1.2 N.m conformitate cu EN 60947-1
tratament protector	TH
nume scurt al dispozitivului	XB4
forma a capului surubului	cruce compatibil cu pozidriv No 1 şurubelniţă
forma a capului surubului	perforat compatibil cu plat Ø 4 mm şurubelniţă
forma a capului surubului	perforat compatibil cu plat Ø 5.5 mm şurubelniţă
montare dispozitiv	gaură de fixare - diametru: 22.5 mm 22.3 +0.4/0 conformitate cu EN/IEC 60947-1
