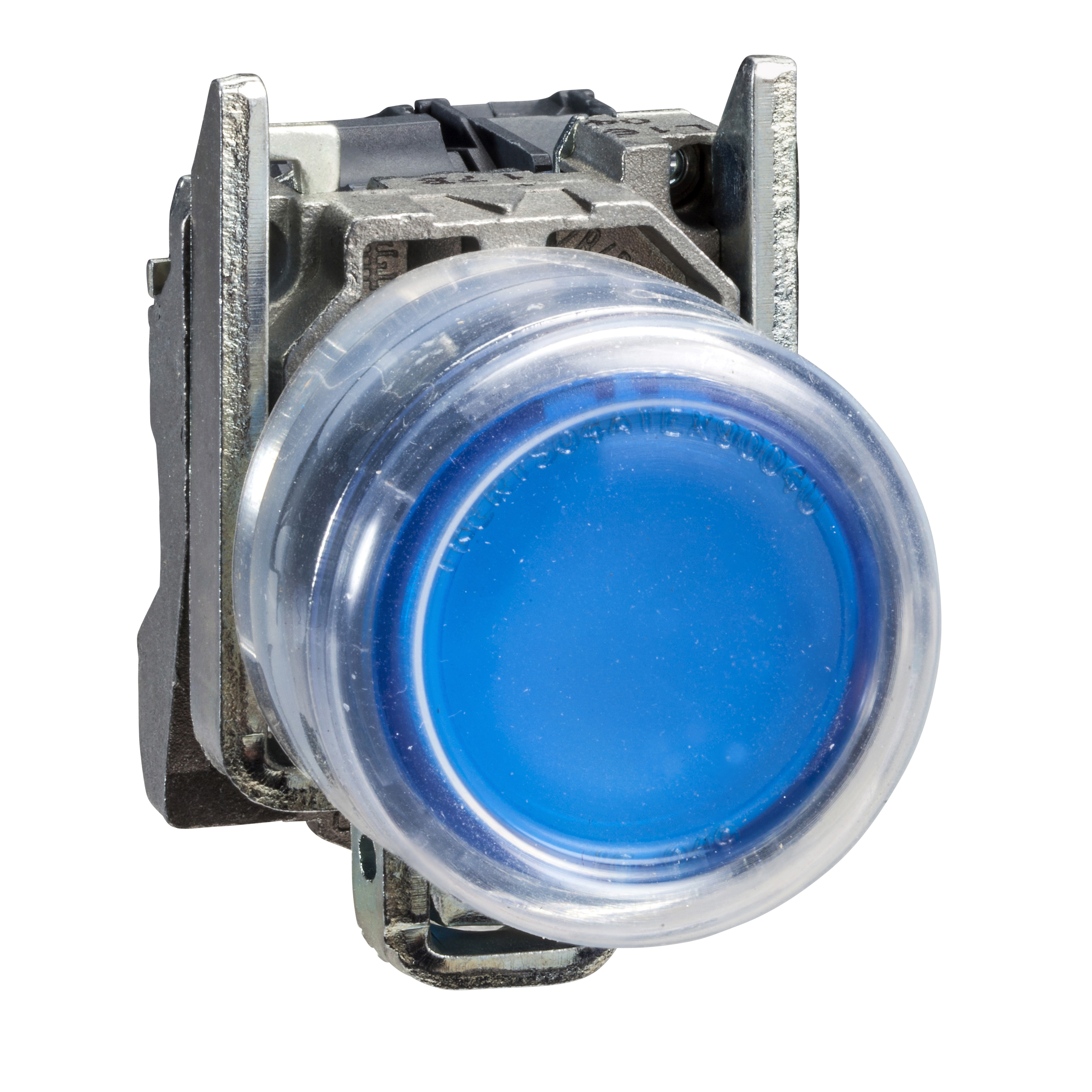

Buton Luminos Albastru - Ø 22 - 24 V - Atex, Schneider, XB4BP683B5EX

Buton Luminos Albastru - Ø 22 - 24 V - Atex Schneider XB4BP683B5EX

Cod Produs: XB4BP683B5EX

In stoc furnizor Livrare in aproximativ 21-30 zile lucratoare

289,46 lei304,69 lei / BUC

* pretul include TVA (21%)

−

Dorești ridicare din magazin?

Solicita publicare în SEAP

Detalii tehnice

Fisa tehnica

Producator: SCHNEIDER

Descriere produs: Butonul Luminos Albastru de la Schneider, model XB4BP683B5EX, este un dispozitiv robust și eficient, ideal pentru utilizări în medii industriale. Cu o tensiune nominală de alimentare de 24 V și un grad de protecție IP65, acesta asigură funcționarea în condiții dificile, inclusiv în zone cu praf și umiditate. Designul său compact, cu un diametru de 22 mm și o adâncime de montaj de 43 mm, permite integrarea ușoară în diverse aplicații. Butonul oferă o rezistență excelentă la condiții extreme, funcționând între -40 și 70 °C, și este certificat ATEX pentru utilizarea în zone explozive. Cu o durabilitate electrică de până la 1.000.000 de cicluri, acest produs asigură fiabilitate pe termen lung. Sursa de iluminare LED integrată oferă vizibilitate superioară, iar materialele de calitate superioară, cum ar fi aliajul de argint pentru contacte, garantează performanțe excelente. În plus, butonul are o rezistență la șocuri de 30 gn și la vibrații de 5 gn, ceea ce îl face ideal pentru medii industriale solicitante. Această combinație de caracteristici face ca butonul luminos albastru XB4BP683B5EX să fie o alegere excelentă pentru aplicații de control și semnalizare.

Date tehnice

certificari produs	INERIS 04ATEX9004U
[Us] tensiune nominala de alimentare	24 V c.a./c.c. 50/60 Hz
grad de protectie IK	IK05 conformitate cu IEC 50102
temperatura ambientala de functionare	-40-70 °C
rezistenta la campuri electromagnetice	10 V/m conformitate cu IEC 61000-4-3
informatii suplimentare operator	Invelit (silicon transparent)
gama de produse	Harmony XB4
forta de actionare	3.8 N modificarea stării electrice NO
protectie la scurtcircuit	10 A cartuş fuzibil tip gG conformitate cu SR EN 60947-5-1
adancime de montaj	43 mm
zona cu praf	zona 21 - 22
centru de fixare	>= 30 x 40 mm (suport panou)
cursa de operare	2.6 mm (modificarea stării electrice NO)
cursa de operare	4.3 mm (cursă totală)
standarde	EN 60079-0:2009
standarde	EN 60079-31:2009
standarde	EN 61000-6-2
standarde	IEC 60079-0:2007
standarde	IEC 60079-31:2008
material contacte	aliaj de argint (Ag/Ni)
sursa de lumina	LED integral
deschidere pozitiva	fara
mod de fixare	single screw 0.8-1.2 N.m
diametrul de montaj	22 mm
tip de operator	revenire cu arc
[Ith] curent termic conventional in aer liber	10 A conformitate cu SR EN 60947-5-1
rezistenta la socuri	30 gn (durata = 18 ms) pentru half sine wave acceleration conformitate cu IEC 60068-2-27
rezistenta la socuri	50 gn (durata = 11 ms) pentru half sine wave acceleration conformitate cu IEC 60068-2-27
tip produs sau componenta	buton iluminat complet
forma a capului unitatii de semnalizare	rotund
marcaj	Ex tb IIIC
rezistenta la vibratii	5 gn (f= 2-500 Hz) conformitate cu IEC 60068-2-6
customizable	0
[Uimp] tensiune de tinere la impuls	6 kV conformitate cu EN/IEC 60947-1
consum de curent	18 mA
material inel de fixare	zamak
grad de protectie IP	IP65 conformitate cu SR EN 60529
tip cap	standard
rezistenta la spalare cu presiune inalta	7000000 Pa la 55 °C, distanţa : 0.1 m
conexiuni - borne	borne cu surub, <= 2 x 1.5 mm² cu pini conformitate cu EN/IEC 60947-1
conexiuni - borne	borne cu surub, 1 x 0.22...2 x 2.5 mm² fara terminale de cablu conformitate cu EN/IEC 60947-1
tip si compozitie contacte	1 NO
durata de utilizare	100000 H la tensiunea nominală şi 25 °C
cantitate indivizibila de vanzare	1
incercare la supratensiuni tranzitorii	1 kV conformitate cu IEC 61000-4-5
directive	94/9/EC - ATEX directive
[Ui] tensiune nominala de izolatie	600 V (grad de poluare 3) conformitate cu EN/IEC 60947-1
tip semnalizare	stabil
temperatura de depozitare	-40-70 °C
categorie de supratensiune	I conformitate cu IEC 60536
material rama	metal cromat
grad de protectie NEMA	NEMA 13
grad de protectie NEMA	NEMA 4X
[Ie] curent nominal de utilizare	3 A la 240 V, AC-15, A600 conformitate cu SR EN 60947-5-1
[Ie] curent nominal de utilizare	6 A la 120 V, AC-15, A600 conformitate cu SR EN 60947-5-1
[Ie] curent nominal de utilizare	0.1 A la 600 V, DC-13, Q600 conformitate cu SR EN 60947-5-1
[Ie] curent nominal de utilizare	0.27 A la 250 V, DC-13, Q600 conformitate cu SR EN 60947-5-1
[Ie] curent nominal de utilizare	0.55 A la 125 V, DC-13, Q600 conformitate cu SR EN 60947-5-1
[Ie] curent nominal de utilizare	1.2 A la 600 V, AC-15, A600 conformitate cu SR EN 60947-5-1
durabilitate electrica	1000000 cic AC-15, 2 A la 230 V, rata de funcţionare <3600 cic/h, factor de sarcină: 0.5 conformitate cu SR EN 60947-5-1 appendix C
durabilitate electrica	1000000 cic AC-15, 3 A la 120 V, rata de funcţionare <3600 cic/h, factor de sarcină: 0.5 conformitate cu SR EN 60947-5-1 appendix C
durabilitate electrica	1000000 cic AC-15, 4 A la 24 V, rata de funcţionare <3600 cic/h, factor de sarcină: 0.5 conformitate cu SR EN 60947-5-1 appendix C
durabilitate electrica	1000000 cic DC-13, 0.2 A la 110 V, rata de funcţionare <3600 cic/h, factor de sarcină: 0.5 conformitate cu SR EN 60947-5-1 appendix C
durabilitate electrica	1000000 cic DC-13, 0.5 A la 24 V, rata de funcţionare <3600 cic/h, factor de sarcină: 0.5 conformitate cu SR EN 60947-5-1 appendix C
operare contacte	decuplare lenta
limitele tensiunii de alimentare	19.2-30 V c.c.
limitele tensiunii de alimentare	21.6-26.4 V c.a.
profil utilizator	albastru Incastrat
durabilitate mecanica	5000000 cic
rezistenta la descarcari electrostatice	6 kV pe contact (pe părţile metalice) conformitate cu IEC 61000-4-2
rezistenta la descarcari electrostatice	8 kV în aer liber (în părţile izolate) conformitate cu IEC 61000-4-2
Cod compatibilitate	XB4
personalizabil	no
securitatea electrica IEC 60947-5-4	λ < 10exp(-6) la 5 V, 1 mA în mediu curat conformitate cu EN/IEC 60947-5-4
securitatea electrica IEC 60947-5-4	λ < 10exp(-8) la 17 V, 5 mA în mediu curat conformitate cu EN/IEC 60947-5-4
cuplu de strangere	0.8-1.2 N.m conformitate cu EN 60947-1
tratament protector	TH
nume scurt al dispozitivului	XB4
forma a capului surubului	cruce compatibil cu Philips nr. 1 şurubelniţă
forma a capului surubului	cruce compatibil cu pozidriv No 1 şurubelniţă
forma a capului surubului	perforat compatibil cu plat Ø 4 mm şurubelniţă
forma a capului surubului	perforat compatibil cu plat Ø 5.5 mm şurubelniţă
rezistenta la tranzienti rapizi	2 kV conformitate cu IEC 61000-4-4
montare dispozitiv	gaură de fixare - diametru: 22.5 mm 22.3 +0.4/0 conformitate cu EN/IEC 60947-1
emisie electromagnetica	clasa B conformitate cu IEC 55011
