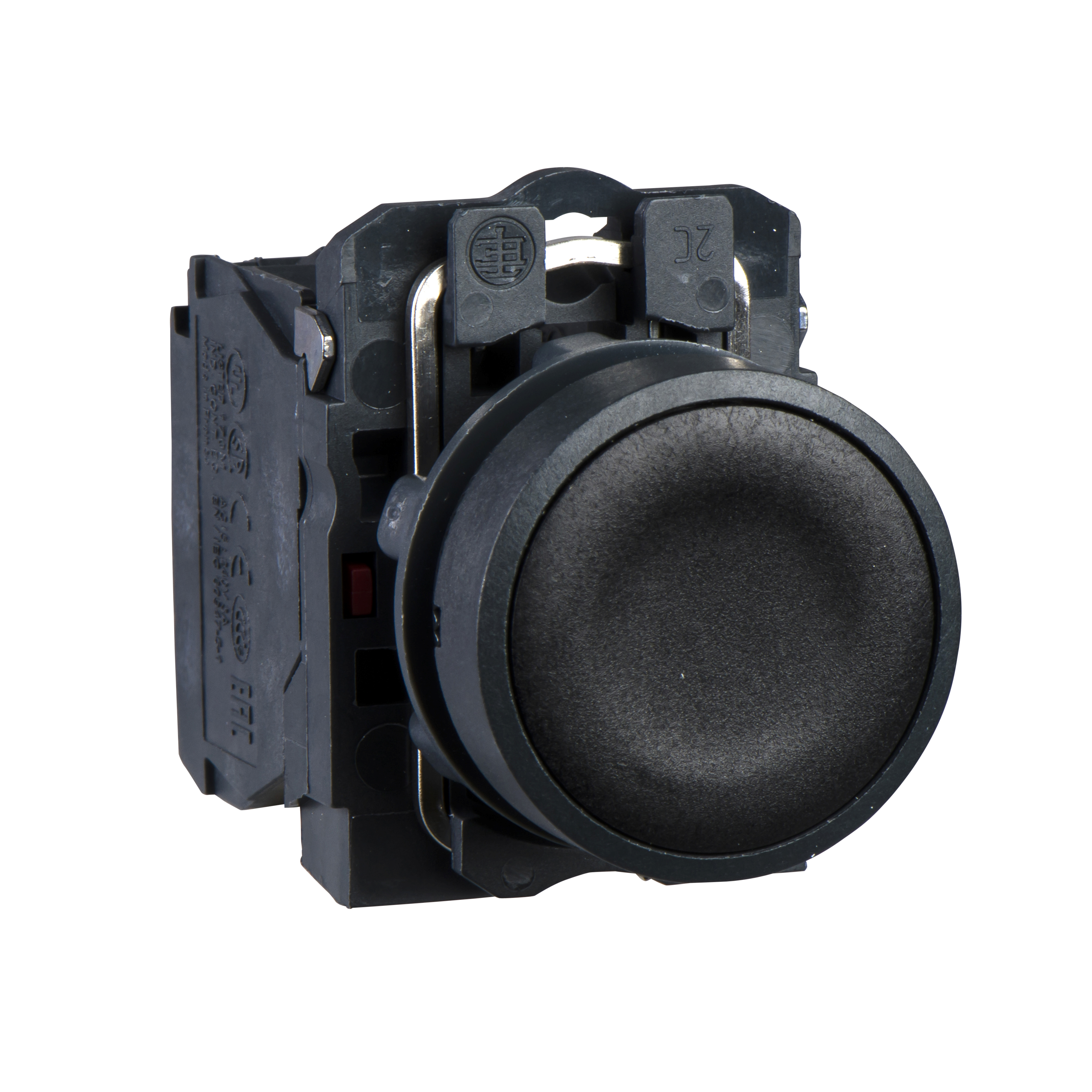

Buton Complet Incastrat Negru Ø22 Cu Revenire 1Nd+1Ni Nemarcat, Schneider, XB5AA25

Buton Complet Incastrat Negru Ø22 Cu Revenire 1Nd+1Ni Nemarcat Schneider XB5AA25

Cod Produs: XB5AA25

In stoc furnizor Livrare in aproximativ 21-30 zile lucratoare

53,11 lei55,90 lei / BUC

* pretul include TVA (21%)

−

Dorești ridicare din magazin?

Solicita publicare în SEAP

Detalii tehnice

Fisa tehnica

Producator: SCHNEIDER

Descriere produs: Butonul Complet Incastrat Negru 22 mm cu Revenire 1Nd+1Ni de la Schneider, cod XB5AA25, este un dispozitiv robust și fiabil, ideal pentru aplicații industriale. Cu un design compact, acest buton se integrează ușor în orice sistem de control, având un diametru de montaj de 22 mm și o adâncime de doar 52 mm. Acest produs beneficiază de multiple certificări internaționale, inclusiv DNV, UL și CSA, garantând conformitatea cu standardele de siguranță și performanță. Gradul de protecție IP66, IP67, IP69K asigură rezistența la apă și praf, fiind potrivit pentru medii dure. Temperatura de funcționare extinsă, între -40 și 70 °C, și durabilitatea mecanică de 10 milioane de cicluri îl fac o alegere excelentă pentru utilizare pe termen lung. Butonul oferă o acțiune rapidă și precisă, având o forță de acționare de 3.5 N pentru contactele NC și 3.8 N pentru cele NO, ceea ce asigură un răspuns eficient în aplicații electrice. Materialele de calitate, inclusiv contactele din aliaj de argint, contribuie la o durabilitate electrică de 1 milion de cicluri, făcând acest buton o soluție economică și de încredere pentru orice proiect.

Date tehnice

certificari produs	DNV
certificari produs	listat de UL
certificari produs	GL
certificari produs	BV
certificari produs	CSA
certificari produs	RINA
certificari produs	LROS (Lloyds register of shipping)
grad de protectie IK	IK03 conformitate cu IEC 50102
utilizare contacte	contacte standard
inaltime	42 mm
temperatura ambientala de functionare	-40-70 °C
descriere borne ISO nr. 1	(13-14)NO
descriere borne ISO nr. 1	(21-22)NC
gama de produse	Harmony XB5
forta de actionare	3.5 N schimbare stare electrică NC
forta de actionare	3.8 N modificarea stării electrice NO
protectie la scurtcircuit	10 A cartuş fuzibil tip gG conformitate cu SR EN 60947-5-1
cursa de operare	1.5 mm (schimbare stare electrică NC)
cursa de operare	2.6 mm (modificarea stării electrice NO)
cursa de operare	4.3 mm (cursă totală)
standarde	UL 60947-1
standarde	JIS C8201-5-1
standarde	EN/IEC 60947-5-4
standarde	SR EN 60947-5-1
standarde	EN/IEC 60947-1
standarde	CSA C22.2 No 15
standarde	JIS C8201-1
material contacte	aliaj de argint (Ag/Ni)
deschidere pozitiva	cu conformitate cu EN/IEC 60947-5-1 anexa K
diametrul de montaj	22 mm
tip de operator	revenire cu arc
[Ith] curent termic conventional in aer liber	10 A conformitate cu SR EN 60947-5-1
rezistenta la socuri	30 gn (durata = 18 ms) pentru half sine wave acceleration conformitate cu IEC 60068-2-27
rezistenta la socuri	50 gn (durata = 11 ms) pentru half sine wave acceleration conformitate cu IEC 60068-2-27
tip produs sau componenta	intrerupator cu revenire
forma a capului unitatii de semnalizare	rotund
capac/operator sau culoare lentila	negru
rezistenta la vibratii	5 gn (f= 2-500 Hz) conformitate cu IEC 60068-2-6
customizable	1
[Uimp] tensiune de tinere la impuls	6 kV conformitate cu EN/IEC 60947-1
material inel de fixare	plastic
grad de protectie IP	IP66 conformitate cu SR EN 60529
grad de protectie IP	IP67
grad de protectie IP	IP69
grad de protectie IP	IP69K
tip cap	standard
prezentare dispozitiv	produs complet
rezistenta la spalare cu presiune inalta	7000000 Pa la 55 °C, distanţa : 0.1 m
GCR BRIDGE	XB5AACUST04
conexiuni - borne	borne cu surub, <= 2 x 1.5 mm² cu pini conformitate cu EN/IEC 60947-1
conexiuni - borne	borne cu surub, 1 x 0.22...2 x 2.5 mm² fara terminale de cablu conformitate cu EN/IEC 60947-1
tip si compozitie contacte	1 NO + 1 NC
cantitate indivizibila de vanzare	1
[Ui] tensiune nominala de izolatie	600 V (grad de poluare 3) conformitate cu EN/IEC 60947-1
temperatura de depozitare	-40-70 °C
categorie de supratensiune	clasa II conformitate cu IEC 60536
material rama	plastic
material rama	plastic gri inchis
grad de protectie NEMA	NEMA 13
grad de protectie NEMA	NEMA 4X
[Ie] curent nominal de utilizare	3 A la 240 V, AC-15, A600 conformitate cu SR EN 60947-5-1
[Ie] curent nominal de utilizare	6 A la 120 V, AC-15, A600 conformitate cu SR EN 60947-5-1
[Ie] curent nominal de utilizare	0.1 A la 600 V, DC-13, Q600 conformitate cu SR EN 60947-5-1
[Ie] curent nominal de utilizare	0.27 A la 250 V, DC-13, Q600 conformitate cu SR EN 60947-5-1
[Ie] curent nominal de utilizare	0.55 A la 125 V, DC-13, Q600 conformitate cu SR EN 60947-5-1
[Ie] curent nominal de utilizare	1.2 A la 600 V, AC-15, A600 conformitate cu SR EN 60947-5-1
durabilitate electrica	1000000 cic AC-15, 2 A la 230 V, rata de funcţionare <3600 cic/h, factor de sarcină: 0.5 conformitate cu SR EN 60947-5-1 appendix C
durabilitate electrica	1000000 cic AC-15, 3 A la 120 V, rata de funcţionare <3600 cic/h, factor de sarcină: 0.5 conformitate cu SR EN 60947-5-1 appendix C
durabilitate electrica	1000000 cic AC-15, 4 A la 24 V, rata de funcţionare <3600 cic/h, factor de sarcină: 0.5 conformitate cu SR EN 60947-5-1 appendix C
durabilitate electrica	1000000 cic DC-13, 0.2 A la 110 V, rata de funcţionare <3600 cic/h, factor de sarcină: 0.5 conformitate cu SR EN 60947-5-1 appendix C
durabilitate electrica	1000000 cic DC-13, 0.5 A la 24 V, rata de funcţionare <3600 cic/h, factor de sarcină: 0.5 conformitate cu SR EN 60947-5-1 appendix C
operare contacte	decuplare lenta
profil utilizator	negru Incastrat, nemarcat
durabilitate mecanica	10000000 cic
Cod compatibilitate	XB5
personalizabil	no
securitatea electrica IEC 60947-5-4	λ < 10exp(-6) la 5 V şi 1 mA în mediu curat conformitate cu EN/IEC 60947-5-4
securitatea electrica IEC 60947-5-4	λ < 10exp(-8) la 17 V şi 5 mA în mediu curat conformitate cu EN/IEC 60947-5-4
latime	30 mm
adancime	52 mm
cuplu de strangere	0.8-1.2 N.m conformitate cu EN 60947-1
tratament protector	TH
nume scurt al dispozitivului	XB5
forma a capului surubului	cruce compatibil cu Philips nr. 1 şurubelniţă
forma a capului surubului	cruce compatibil cu pozidriv No 1 şurubelniţă
forma a capului surubului	perforat compatibil cu plat Ø 4 mm şurubelniţă
forma a capului surubului	perforat compatibil cu plat Ø 5.5 mm şurubelniţă
