Ghid complet: Cum se instalează corect un tablou electric
Instalarea unui tablou electric realizată necorespunzător reprezintă una dintre cauzele principale ale incendiilor electrice rezidențiale și comerciale din România. Conform legislației în vigoare, lucrările trebuie executate exclusiv de electricieni autorizați ANRE, cu amenzi între 5.000 și 50.000 RON pentru nerespectare. Acest ghid acoperă obligațiile legale, lista completă de materiale, pașii de instalare, erorile frecvente și criteriile de alegere a tipului de tablou, oferind un cadru tehnic complet pentru proiecte rezidențiale și comerciale.
Cuprins
- Ce trebuie să știi înainte de montajul tabloului electric
- Unelte și materiale necesare: listă completă
- Pașii esențiali pentru instalarea unui tablou electric
- Erori frecvente și cum le eviți
- Monofazat sau trifazat și alegerea tipului de tablou
- De ce experiența practică contează mai mult decât regulile scrise
- Soluții moderne și componente de încredere pentru tabloul tău electric
- Întrebări frecvente despre instalarea tablourilor electrice
Concluzii Principale
| Punct | Detalii |
|---|---|
| Doar electricieni autorizați | Montajul tabloului electric trebuie realizat doar de persoane cu autorizație ANRE. |
| Materiale și componente corecte | Alegerea cablurilor, siguranțelor și diferențialelor potrivite garantează siguranța instalației. |
| Dimensiuni și tip adecvat | Tabloul și circuitele trebuie dimensionate corect pentru consumul estimat și rezervă. |
| Evitați greșelile comune | Nu folosiți componente subdimensionate, etichetați tot și asigurați testarea finală. |
| Optați pentru testare periodică | Testarea lunară a diferențialului și verificarea tabloului cresc durata de viață și siguranța. |
Ce trebuie să știi înainte de montajul tabloului electric
Cadrul legal este primul element de verificat înainte de orice lucrare. Electricienii autorizați ANRE sunt singurii care pot executa legal instalarea unui tablou electric, conform Legii 123/2012 și Ordinului ANRE 11/2019. Normativul I7/2011 stabilește cerințele tehnice minime pentru instalațiile electrice interioare.
Actele și avizele necesare înainte de începerea lucrărilor includ:
- Proiect tehnic de instalații electrice, semnat de proiectant autorizat
- Aviz de racordare de la operatorul de distribuție (ex. Electrica, E.ON, CEZ)
- Autorizație de construire, dacă lucrarea implică modificări structurale
- Certificat de calificare ANRE al electricianului executant
- Proces verbal de recepție la finalizare
Sancțiunile pentru montaj neautorizat depășesc valoarea oricărei economii aparente. Amenzile între 5.000 și 50.000 RON, plus obligativitatea reluării lucrărilor de la zero, fac nerentabilă orice scurtătură procedurală.
Riscurile unui montaj incorect includ scurtcircuite, supraîncărcări neprotejate, electrocutare și incendiu. Tablourile subdimensionate sau cu conexiuni slabe generează puncte calde (hot spots) care pot aprinde materialele din jur fără avertisment.
Sfat profesional: Verificați înainte de achiziție dacă tabloul și componentele includ accesorii contoare electrice compatibile cu tipul de contor al furnizorului local. Incompatibilitățile descoperite după montaj generează costuri suplimentare semnificative.
Unelte și materiale necesare: listă completă
O instalație corectă necesită componente dimensionate precis și unelte adecvate. Improvizațiile cu materiale substandard sunt sursa majoritară a defecțiunilor premature.
| Componentă | Specificații standard | Rol |
|---|---|---|
| Tablou electric | 12, 24, 36 sau 48 module | Carcasă și suport componente |
| Șină DIN 35mm | Oțel zincat, lungime adaptată | Montare aparataj modular |
| Întrerupător general | 40-63A, curba C/D | Protecție principală |
| Siguranțe automate | 10-40A, curba B/C | Protecție circuite individuale |
| Diferențial (RCCB) | 25-63A, 30mA/300mA | Protecție la curent rezidual |
| RCBO | 16-32A, 30mA | Protecție combinată per circuit |
| SPD (descărcător supratensiuni) | Tip 2 sau 1+2 | Protecție la trăsnet și supratensiuni |
| Bare de nul și PE | Cupru, 6-10 poziții | Distribuție neutru și protecție |
| Cabluri de legătură | 1.5, 2.5, 4, 6, 10 mm² | Conexiuni interne |
Dimensionarea siguranțelor urmează standarde clare: 10-16A pentru circuitele de iluminat, 16-20A pentru prize, 20-25A pentru aparate electrocasnice mari, 32-40A pentru plita electrică. RCBO-urile sunt recomandate în instalațiile moderne față de combinația RCCB plus siguranță separată.
Uneltele necesare pentru instalare:
- Clește combinat și clește pentru sertizat papuci
- Șurubelniță izolată 1000V (set plat și Phillips)
- Multimetru digital cu funcție de continuitate
- Tester de faze și nul
- Cheie dinamometrică pentru strângerea conexiunilor
- Foarfecă pentru cabluri și dezizolator
Rezerva de module este un criteriu critic. Un tablou cu 20% spațiu liber față de configurația inițială permite extinderi ulterioare fără înlocuire completă. Alegeți întotdeauna cabluri și conductori electrici cu secțiune conformă normativului I7/2011 și certificare CE.
Sfat profesional: Montați întrerupătoare automate diferențiale RCBO pe circuitele din băi, bucătărie și exterior. Costul suplimentar față de o soluție RCCB centralizată este recuperat prin disponibilitate mai mare a instalației în caz de defect izolat.

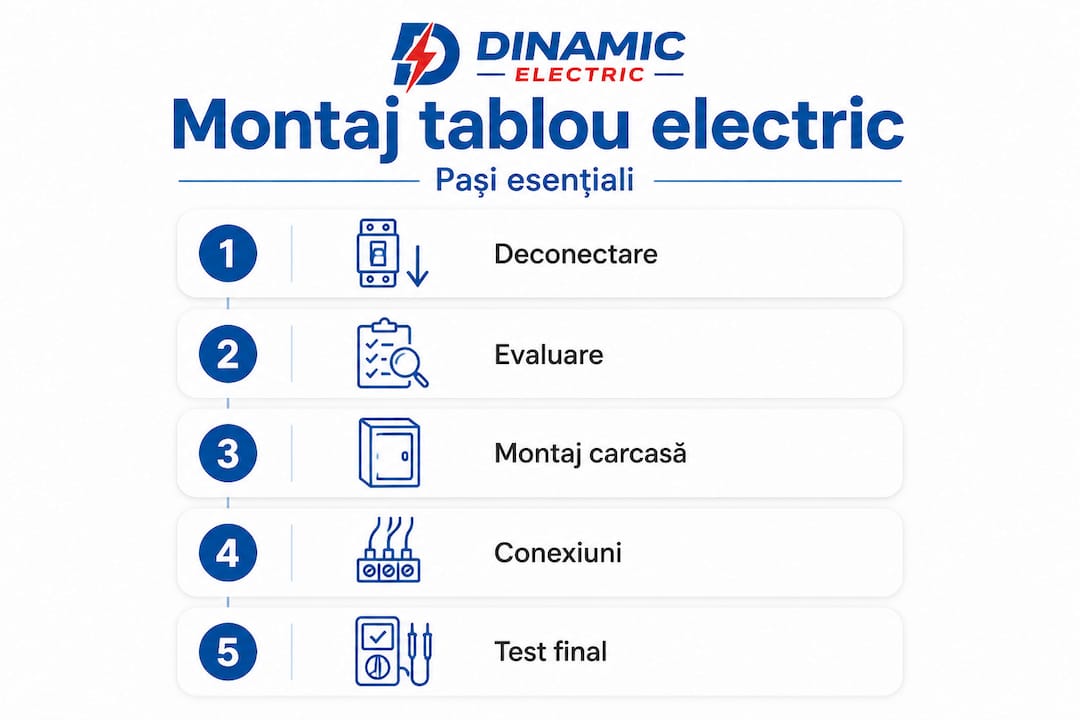

Pașii esențiali pentru instalarea unui tablou electric
Procedura de instalare respectă o secvență fixă, indiferent de tipul proiectului. Devierea de la ordine generează riscuri de accidentare sau erori greu de depistat ulterior.
- Evaluare și deconectare: Întrerupeți alimentarea la contorul principal. Verificați cu testerul absența tensiunii pe toate conductoarele. Documentați schema existentă.
- Fixarea tabloului: Montați carcasa la înălțimea de 0.4-2.2 m, pe suport solid (perete beton, zidărie). Verificați orizontalitatea cu nivela.
- Montarea șinei DIN și a barelor: Fixați șina DIN, bara de nul (N) și bara de protecție (PE) separat și etichetat distinct.
- Montarea aparatajului: Fixați pe șina DIN întrerupătorul general, diferențialele, siguranțele și SPD-ul conform schemei proiectate.
- Conectarea cablurilor: Legați conductoarele conform culorilor standard: maro/negru/gri pentru faze, albastru pentru nul, galben-verde pentru protecție. Strângeți conexiunile la momentul de torsiune indicat de producător.
- Testare și verificare: Măsurați continuitatea, rezistența de izolație (min. 1 MΩ la 500V DC) și funcționarea diferențialelor cu butonul de test.
- Etichetare și documentare: Etichetați fiecare circuit, completați schema electrică finală și emiteți certificatul de conformitate.
| Pas | Acțiune principală | Verificare obligatorie |
|---|---|---|
| 1 | Deconectare și evaluare | Absența tensiunii confirmat cu tester |
| 2 | Fixare tablou | Înălțime și stabilitate mecanică |
| 3 | Montare șine și bare | Separare N și PE |
| 4 | Montare aparataj | Conformitate cu schema proiectată |
| 5 | Conectare cabluri | Culori corecte, momente de strângere |
| 6 | Testare | Continuitate, izolație, diferențial |
| 7 | Etichetare | Schema actualizată, certificat |
Pașii de montaj sunt identici ca structură pentru monofazat și trifazat, dar la trifazat se adaugă verificarea echilibrării sarcinilor pe cele trei faze și testarea secvenței de faze cu un indicator dedicat.
Instalațiile cu componente de automatizare electrică necesită alocarea de module suplimentare pentru relee, contactoare sau module de comunicație, planificate din faza de proiectare.
Sfat profesional: Fotografiați tabloul finalizat înainte de închidere, cu toate conexiunile vizibile. Această documentație vizuală reduce semnificativ timpul de diagnosticare la intervenții ulterioare.
Erori frecvente și cum le eviți
Erorile de instalare se repetă sistematic pe șantiere. Cunoașterea lor în avans elimină reluările costisitoare și riscurile de siguranță.
Erorile comune documentate includ: tablou subdimensionat fără rezervă de 20-30%, absența diferențialului pe circuitele umede, cabluri cu secțiune insuficientă, conexiuni slabe nestrânse la momentul corect și lipsa etichetării circuitelor.
Lista completă a greșelilor frecvente:
- Subdimensionarea tabloului: Alegerea unui tablou cu număr exact de module fără rezervă blochează orice extindere ulterioară
- Absența SPD: Descărcătoarele de supratensiuni sunt ignorate frecvent, deși protejează echipamentele de valoare
- Conexiuni slabe: Șuruburile de pe borne nestrânse la momentul corect generează rezistențe de contact și puncte calde
- Amestecarea N și PE: Bara de nul și bara de protecție trebuie separate și conectate distinct
- Cabluri subdimensionate: Secțiunea insuficientă față de curentul de sarcină produce supraîncălzire cronică
- Lipsă etichetare: Absența identificării circuitelor complică intervenția de urgență și mentenanța
Economiile realizate prin utilizarea componentelor necertificate sau a cablurilor cu secțiune redusă sunt anulate de primul incident tehnic. Costul unui incendiu electric sau al unui accident de electrocutare este incomparabil mai mare decât diferența de preț la materiale.
Verificați compatibilitatea contoarelor electrice monofazate sau a contoarelor electrice trifazate cu aparatajul din tablou înainte de comanda materialelor.
Sfat profesional: Testați diferențialele cu butonul de test lunar, nu doar la recepție. Un diferențial care nu declanșează la test trebuie înlocuit imediat, indiferent de vârsta instalației.
Monofazat sau trifazat și alegerea tipului de tablou
Alegerea tipului de instalație condiționează întreaga configurație a tabloului și a aparatajului aferent.
| Criteriu | Monofazat | Trifazat |
|---|---|---|
| Suprafață recomandată | Sub 120 mp | Peste 120 mp |
| Aparate specifice | Electrocasnice standard | AC central, pompe, încărcare rapidă EV |
| Cost instalare | Mai redus | Mai ridicat |
| Flexibilitate extindere | Limitată | Ridicată |
| Echilibrare sarcini | Nu se aplică | Obligatorie |
Monofazatul este adecvat pentru apartamente și locuințe sub 120 mp fără echipamente industriale. Trifazatul devine necesar pentru case mari, pompe de căldură, centrale de climatizare și stații de încărcare rapidă pentru vehicule electrice.
Tablourile îngropate oferă aspect estetic superior și protecție mecanică mai bună, dar extinderea ulterioară este dificilă și costisitoare. Tablourile aparente sunt mai ușor de accesat și extins, recomandate în spații tehnice, industriale sau comerciale.
Utilizați separatoare de sarcină electrice pentru izolarea sectoarelor în instalațiile trifazate complexe, în special în clădirile comerciale cu mai multe tablouri secundare.
Sfat profesional: Pentru proiecte noi rezidențiale, alegeți trifazat chiar dacă consumul actual nu îl justifică. Costul suplimentar la instalare este minim față de costul conversiei ulterioare.
De ce experiența practică contează mai mult decât regulile scrise
Normativele I7/2011 și autorizarea ANRE stabilesc minimul obligatoriu. Respectarea lor este necesară, dar nu suficientă pentru o instalație cu adevărat fiabilă pe termen lung.
Conformitatea normativă și autorizarea ANRE sunt esențiale, dar instalațiile care rezistă 20-30 de ani fără incidente sunt cele în care executantul a depășit minimul reglementat: a ales componente de brand certificat, a dimensionat cu rezervă reală și a documentat complet lucrarea.
Economia la materiale este o eroare de calcul frecventă. Un RCBO de marcă reconoscută costă cu 30-50% mai mult decât un echivalent necertificat. Diferența absolută pe un tablou complet este de 200-400 RON. Costul unui incendiu electric sau al unui dosar de asigurare respins din cauza componentelor neconforme depășește orice economie inițială.
Testarea periodică este neglijată sistematic după recepție. Diferențialele trebuie testate lunar, conexiunile verificate la 2-3 ani, iar rezistența de izolație măsurată la orice intervenție majoră. Instalațiile care nu sunt verificate periodic acumulează defecte latente invizibile până la incident.
Alegerea componentelor certificate și testarea regulată nu sunt opționale pentru profesioniști. Ele reprezintă diferența dintre o lucrare care generează reclamații și una care construiește reputație pe termen lung.
Soluții moderne și componente de încredere pentru tabloul tău electric

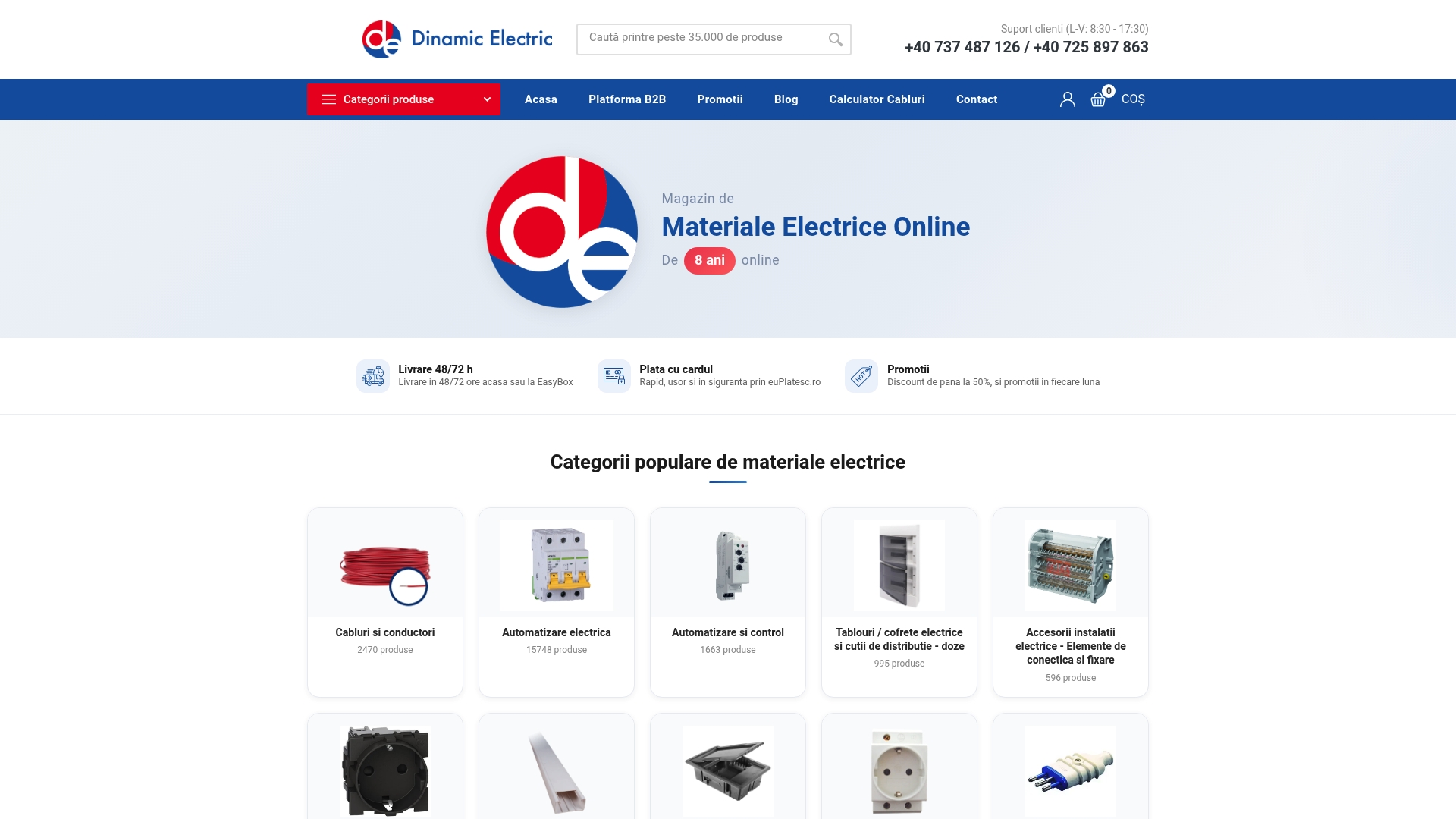

Dinamic Electric pune la dispoziție o gamă completă de componente certificate pentru orice configurație de tablou electric, rezidențial sau comercial.
Gama include siguranțe automate pentru toate curentele nominale, diferențiale RCCB și RCBO, descărcătoare SPD și cabluri și conductori electrici cu certificare CE în secțiuni de la 1.5 la 240 mm². Pentru proiecte cu cerințe de automatizare electrică, platforma oferă relee, contactoare și module de comandă compatibile cu aparatajul modular standard. Livrare națională, suport tehnic în timpul zilei și acces rapid la stocuri pentru comenzi B2B.
Întrebări frecvente despre instalarea tablourilor electrice
Cine poate monta legal un tablou electric?
Doar electricienii autorizați ANRE pot executa legal instalarea unui tablou electric în România, conform Legii 123/2012.
Care sunt cele mai importante siguranțe dintr-un tablou electric modern?
Siguranța diferențială, RCBO-urile per circuit și descărcătorul SPD sunt componentele de protecție esențiale în tablourile moderne.
La ce înălțime se montează în mod obișnuit un tablou electric?
Tabloul se fixează la o înălțime cuprinsă între 0.4 și 2.2 metri față de pardoseală, ferit de umezeală și accesibil pentru intervenții.
Care este costul mediu pentru un tablou electric rezidențial complet?
Costul total pentru un tablou rezidențial complet, inclusiv componente și manoperă, se situează între 700 și 2.500 RON în funcție de complexitate.
Cum aleg între un tablou monofazat și unul trifazat pentru locuință?
Monofazatul este adecvat pentru suprafețe sub 120 mp fără echipamente industriale, iar trifazatul este obligatoriu pentru case mari, pompe de căldură și stații de încărcare EV.
